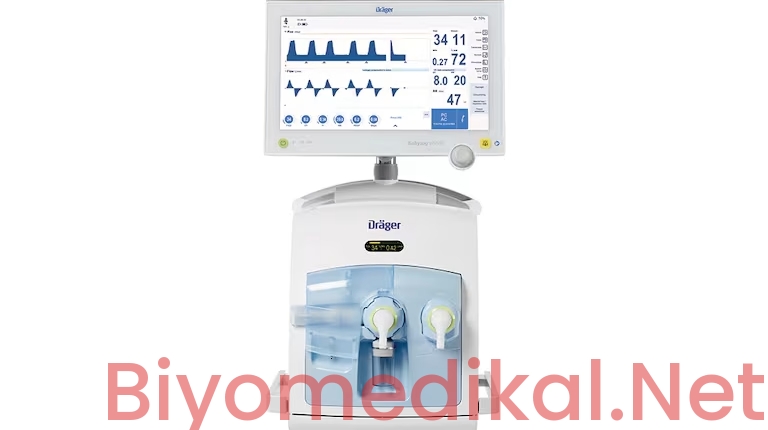

Ventilatör Cihazı Kullanım Kılavuzu: Modlar, Bakım ve Kalibrasyon

Yoğun bakım üniteleri, ameliyathaneler ve acil servislerin hayati biyomedikal bileşeni olan mekanik ventilatörler, spontan solunumu yetersiz olan veya tamamen duran hastaların pulmoner ventilasyonunu yapay olarak sağlayan yüksek teknolojili yaşam destek cihazlarıdır. Doğru solunumsal parametrelerin tespiti, hassas gaz karışım oranları ve kesintisiz pnömatik denetim gerektiren bu sistemlerin işletilmesi yüksek seviyede teknik yetkinlik gerektirir. Detaylı ve teknik bir Ventilatör Cihazı Kullanım Kılavuzu prosedürüne uyulması, klinik operasyonel güvenliği en üst düzeye çıkarırken hasta-ventilatör uyumsuzluğu (desenkronizasyon) ve barotravma gibi iatrojenik riskleri en aza indirir. Bu kapsamlı rehber; klinik mühendisler, biyomedikal teknik personeli ve yoğun bakım hekimleri için mekanik ventilasyon teknolojisinin teknik mimarisini, kalibrasyon gereksinimlerini, elektriksel güvenlik standartlarını ve arıza giderme protokollerini detaylandırmaktadır.

Çalışma Prensibi ve Temel Donanım Bileşenleri

Mekanik ventilatörler, temel olarak yüksek basınçlı medikal gaz kaynaklarından (Oksijen ve Medikal Hava, 3.5 – 6 bar) gelen gazı düzenleyen veya dahili türbin/kompresör mekanizması ile ortam havasını vakumlayarak hastaya ikmal eden kapalı devre pnömatik sistemlerdir. Cihazın temel çalışma prensibi, mikroişlemci kontrolörler tarafından yönetilen solenoid valflerin hassas zamanlaması ve geri beslemeli (closed-loop) sensör algoritmalarına dayanır.

1. Pnömatik Karıştırıcı ve Valf Bloğu (Blender Unit & Solenoid Valves)

Merkezi sistemden veya tüpten gelen yüksek basınçlı O2 ve Hava, elektronik blender ünitesinde hastaya verilmesi hedeflenen FiO2 (İnspiratuar Oksijen Kesri, %21 – %100) oranına göre karıştırılır. Orantısal (proportional) inspiratuar selenoid valfler, milisaniyelik yanıt süreleriyle açılarak gazın akış hızını (flow rate) ve inspirasyon profilini (kare, azalan/decelerating dalga formu) belirler.

2. Akış ve Basınç Sensörleri (Flow & Pressure Transducers)

Ventilatörün kontrol döngüsündeki en kritik elemanlardır. Akış ölçümünde genellikle diferansiyel basınç esaslı pnomotakometreler veya sıcak tel anemometreleri (hot-wire anemometer) kullanılır. Ekspirasyon ve inspirasyon hatlarına yerleştirilen piezodirençli basınç sensörleri ise Peak Havayolu Basıncı (Ppeak), Plato Basıncı (Pplateau) ve Pozitif Ekspirasyon Sonu Basıncı (PEEP) değerlerini anlık olarak okuyarak mikroişlemciye iletir.

3. Oksijen Hücresi (O2 Sensor / Galvanic Cell)

Hastaya sunulan gaz karışımının oksijen konsantrasyonunu ölçen galvanik kimyasal hücreler veya paramanyetik sensörlerdir. Galvanik hücreler O2 molekülleri ile kimyasal reaksiyona girerek orantılı bir milivolt (mV) gerilim üretir. Bu hücreler tüketilebilir malzeme olup periyodik değişim gerektirir.

4. Ekspirasyon Valf Grubu ve PEEP Mekanizması

Ekspirasyon fazında hastanın akciğerlerindeki gazın dışarı atılmasını sağlayan ve alveoler kollapsı önlemek için sistemde belirlenen PEEP değerinde bir artık basınç tutan elektromekanik valf sistemidir. Isıtmalı ekspirasyon bloku, hastadan dönen nemli gazın yoğunlaşmasını önleyerek sensör hassasiyetini korur.

Klinik Kullanım Alanları ve Ventilatör Modları

Mekanik ventilatörler hastanın klinik durumuna göre invaziv (endotrakeal tüp veya trakeostomi kanülü ile) veya non-invaziv (maske ile) olarak uygulanır. Kılavuz kapsamında cihaz parametrelerinin hedeflenen ventilasyon moduna göre konfigüre edilmesi gerekmektedir.

• Hacim Kontrollü Ventilasyon (VCV – Volume Control Ventilation): Cihaz belirlenen Tidal Hacmi (Vt) sabit akışla verir. Basınç, hastanın akciğer kompliyansına ve rezistansına bağlı olarak değişkendir. Barotravma riskine karşı sıkı Ppeak takibi gerektirir.
• Basınç Kontrollü Ventilasyon (PCV – Pressure Control Ventilation): Cihaz belirlenen hedef basınca (Pinsp) hızla ulaşır ve inspirasyon boyunca bu basıncı sabit tutar. Tidal hacim hastanın mekanik özelliklerine göre değişir. Volutravmayı önlemede etkilidir.
• Senkronize Aralıklı Zorunlu Ventilasyon (SIMV): Hastanın kendi spontan soluklarına izin veren, önceden ayarlanmış sayıda zorunlu solutmayı hastanın eforuyla senkronize eden moddur. Weaning (cihazdan ayırma) sürecinde sıklıkla tercih edilir.
• Sürekli Pozitif Havayolu Basıncı / Basınç Destekli Ventilasyon (CPAP / PSV): Tamamen spontan soluyan hastada, her soluk için ayarlanan bir destek basıncı (Psupport) ve PEEP uygulanır. Ekspiratuar tetikleme hassasiyeti kritik önem taşır.

Klinik Ventilatör Modlarının Teknik Karşılaştırması

Periyodik Bakım, Kalibrasyon ve Güvenlik Testleri

Mekanik ventilatörlerin düzenli bakımı, ISO 80601-2-12 (Yoğun bakım ventilatörleri güvenlik standardı) ve IEC 60601-1 (Tıbbi elektrikli cihazlar genel güvenlik standardı) normlarına uygun olarak yürütülmelidir. Yanlış debi veya basınç verisi doğrudan ölümcül sonuçlar doğurabileceğinden kalibrasyon toleransları son derece dardır.

1. Elektriksel Güvenlik Testleri (IEC 60601-1)

1. 1. Koruyucu Topraklama Direnci: Şebeke giriş topraklama pini ile cihazın açıkta kalan medikal metal kısımları arasındaki direnç < 0.1 Ohm olmalıdır.
   2. Gövde Kaçak Akımı (Enclosure Leakage Current): Normal koşullarda < 100 µA, Tek Hata Koşulunda (SFC) < 500 µA sınırını geçmemelidir.
   3. Hasta Kaçak Akımı (Patient Leakage Current): CF veya BF tipi uygulanan parçalarda AC ve DC kaçak sınırları test cihazı (örn. Fluke ESA serisi) ile doğrulanmalıdır.

Opposite

2. Ventilatör Analizörü ile Pnömatik Kalibrasyon Adımları

Biyomedikal kalibrasyon işlemleri, uluslararası izlenebilirliği olan bir Ventilatör Analizörü (örn. Fluke VT900A, Citrex vb.) ve yapay akciğer (Test Lung) kullanılarak gerçekleştirilir:

• Akış ve Hacim Kalibrasyonu: Analizör üzerinden okunan Tidal Hacim (Vt) ile ventilatör ekranındaki Vt değeri karşılaştırılır. Tolerans %±10 veya ±10 mL olmalıdır.
• Basınç Doğrulaması: PEEP ve Ppeak değerleri 5, 10, 20 ve 40 cmH2O seviyelerinde doğrulanır. Tolerans %±2 veya ±1 cmH2O’dur.
• Oksijen Hücresi Kalibrasyonu: Cihaz %21 ortam havası ve %100 medikal O2 kaynaklarına maruz bırakılarak hücre mV çıkışı sıfırlanır ve doğrulanır. Sapma %±3 FiO2 sınırını aşarsa hücre değiştirilmelidir.
• Dahili Batarya Performans Testi: Şebeke elektriği kesilerek cihazın dahili bataryadan en az 30 ila 60 dakika (cihaz spesifikasyonuna göre) kesintisiz çalışabildiği ve “Şebeke Güç Kesintisi” alarmının doğru tetiklendiği gözlemlenir.

Sık Karşılaşılan Arızalar ve Biyomedikal Çözüm Yolları

1. High Airway Pressure (Yüksek Havayolu Basıncı Alarmı)

Nedenleri: Patient devre hatlarında bükülme, hasta sekresyon birikimi, endotrakeal tüp tüpünün ısırması, bakteriyel filtre tıkanıklığı veya basınç sensörü kalibrasyon kayması.
Çözüm: Solunum devresi fiziksel olarak kontrol edilir, su tutucular (water trap) boşaltılır, filtre direnci kontrol edilir. Sorun devam ederse dahili basınç sensörleri zero-calibration işlemine tabi tutulur.

2. FiO2 Mismatch / Oxygen Sensor Error (Oksijen Konsantrasyon Sapması)

Nedenleri: Galvanik O2 hücresinin kimyasal ömrünü tamamlaması (< 9 mV çıkış gerilimi), proksimal O2 sensör kablo arızası veya hava/O2 blender regülatör arızası.
Çözüm: Cihaz menüsünden %100 O2 kalibrasyonu denenir. Kalibrasyon başarısız olursa O2 sensörü yenisiyle değiştirilir. Gaz giriş basınçlarının (3.5 – 6 bar) dengede olduğu manifold üzerinden kontrol edilir.

3. Low Minute Volume / Circuit Leak (Düşük Dakika Hacmi / Devre Kaçağı Alarmı)

Nedenleri: Solunum devresi bağlantı gevşekliği, kaf (cuff) sızıntısı, ekspirasyon valfi diyafram yırtılması veya akış sensörünün kirlenmesi.
Çözüm: Cihaz “Leakage Test” (Sızdırmazlık Testi) moduna alınır. Hasta devresi tıpalanarak kaçak miktarı (mL/dk) ölçülür. Ekspirasyon valf diyaframı izopropil alkol ile temizlenir veya deforme olmuşsa değiştirilir. Akış sensörü (flow sensor) hot-wire telleri kontrol edilir.

4. System Fault / Technical Error Code (Sistem ve Donanım Hataları)

Nedenleri: Anakart güç besleme katı dalgalanmaları, proportional valf sürücü kart arızaları veya dahili batarya voltaj çökmesi.
Çözüm: Cihazın servis moduna (Service Mode) geçilerek log kayıtları incelenir. Valf akım değerleri ve DC voltaj rayları (+5V, +12V, +24V) ölçülür. Gerekli SMD veya kart bazlı değişimler statik korumalı (ESD) alanda yapılır.

Sıkça Sorulan Sorular (SSS)

Mekanik ventilatör akış sensörleri (Flow Sensor) ne sıklıkla kalibre edilmeli veya değiştirilmelidir?

Akış sensörleri her yeni hasta kullanımından önce cihazın ön test (Self-Test / Leak & Flow Test) prosedürü kapsamında kalibre edilmelidir. Sıcak tel (hot-wire) anemometre tipi sensörler hastanın sekresyonu veya nemlendirici buharı nedeniyle kirlenebileceğinden, üretici talimatına bağlı olarak sterilize edilmeli veya tek kullanımlık sensörler her hasta değişiminde yenilenmelidir. Kalibrasyon hatası veren sensörler doğrudan değiştirilmelidir.

Ventilatör cihazlarında PEEP valfinin kaçırması ne tür klinik ve teknik problemlere yol açar?

PEEP valfinin tam kapanmaması veya diyafram zarlarının mikro-yırtıkları nedeniyle basınç kaçırması, belirlenen artık alveolar basıncın düşmesine (atelektazi riski) ve hedef Tidal Hacme ulaşılamamasına sebep olur. Biyomedikal açıdan cihaz sürekli “Low PEEP” veya “Low Vt” alarmı verir, kompresör veya valf grupları basıncı kompanse etmek için aşırı çalışarak mekanik aşınmayı hızlandırır.

Mekanik ventilatörlerin yıllık periyodik bakımlarında hangi kitlerin değişimi zorunludur?

Her markanın (Dräger, Hamilton, Maquet/Getinge, Philips vb.) çalışma saatine bağlı (örneğin 5000 saat veya 1 yıl) koruyucu bakım kitleri (Preventive Maintenance Kit) bulunur. Bu kitlerde genel olarak; dahili hava/O2 giriş filtreleri, HEPA filtreler, ekspirasyon valf diyaframları, check-valfler, o-ring takımları ve zamanı gelmişse dahili Li-ion/NiMH bataryalar ile O2 galvanik hücresi yer alır. Bu parça değişimleri cihazın pnömatik stabilitesini garanti eder.
