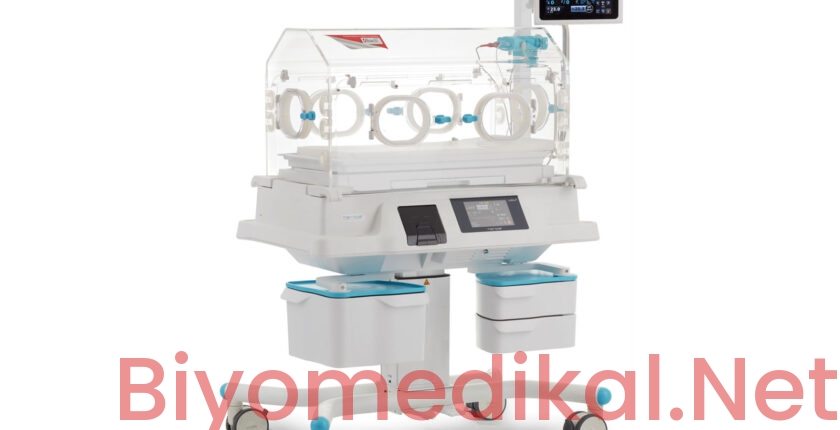

Yenidoğan Yoğun Bakım Ünitelerinde (YYBÜ) termoregülasyon yetisi gelişmemiş prematüre bebeklerin yaşamsal dengesini sağlamak için mikroçevre kontrolü hayati derecede kritiktir. Bu süreçte klinik mühendisliğin en hassas cihazlarından biri olan küvöz cihazı çalışma prensibi; sıcaklık, bağıl nem, oksijen konsantrasyonu ve mikrobiyolojik izolasyonu eş zamanlı olarak yöneten kapalı devre bir geri besleme (feedback) mimarisine dayanır. Biyomedikal mühendisleri ve klinik teknik servisler için bu cihazların donanımsal bileşenlerine, kontrol algoritmalarına ve kalibrasyon standartlarına hakim olmak, neonatal bakım güvenliğinin temelini oluşturur.
- 1. Çalışma Prensibi ve Temel Bileşenler
- 1.1. Termal Kontrol Modları
- 1.2. Nemlendirme ve Oksijen Dağıtım Mimarisi
- 2. Klinik Kullanım Alanları ve Avantajları
- 3. Teknik Karşılaştırma Tablosu
- 4. Periyodik Bakım, Kalibrasyon ve Güvenlik Testleri
- 4.1. IEC 60601-2-19 Standart Testleri
- 4.2. Elektriksel Güvenlik ve Biyomedikal Kalibrasyon Adımları
- 5. Sık Karşılaşılan Arızalar ve Çözüm Yolları
- 6. Sıkça Sorulan Sorular (SSS)
- 6.1. Küvözlerde filtre değişimi hangi sıklıkla yapılmalıdır?
- 6.2. Küvöz kalibrasyonu hangi periyotlarla gerçekleştirilmelidir?
- 6.3. Küvöz kabini temizliğinde hangi solüsyonlar kullanılmalıdır?
Çalışma Prensibi ve Temel Bileşenler
Bir neonatal küvözün ana işlevi, konveksiyonel ısı transferi yoluyla kabin içerisindeki mikroçevreyi hedeflenen set değerlerinde stabilize etmektir. Sistem, harici ortamdan çekilen havayı HEPA filtrelerden geçirerek partikül ve mikroorganizmalardan arındırır; ardından ısıtıcı rezistans ve nemlendirme hücresi üzerinden geçirip kabin içine yönlendirir.
Termal Kontrol Modları
- Hava Modu (Air Mode): Kabin içi sıcaklık sensöründen alınan veriler PID (Proportional-Integral-Derivative) denetleyiciye iletilir. Isıtıcı gücü, kabin içi hava sıcaklığı set değerine ulaşana kadar modüle edilir.
- Bebek Modu (Skin/Baby Mode): Bebeğin abdominal bölgesine yerleştirilen yüksek hassasiyetli NTC veya PTC termistör probu aracılığıyla cilt sıcaklığı izlenir. Sistem, bebeğin vücut sıcaklığına göre kabin ısısını dinamik olarak ayarlar. Cilt probunun ayrılması durumunda hipotermi riskini önlemek için akustik ve görsel alarmlar devreye girer.
Nemlendirme ve Oksijen Dağıtım Mimarisi
Prematüre infantlarda transepidermal su kaybını (TEWL) önlemek amacıyla ultrasonik veya buharlaştırıcı nemlendirme modülleri kullanılır. Bağıl nem seviyesi kapasitif polimer nem sensörleri ile izlenir ve %40 ila %95 aralığında regüle edilir. Oksijen desteği gerektiğinde ise galvanik hücre tipi veya paramanyetik O2 sensörleri aracılığıyla kapalı döngüde %21 – %60 (veya hekim istemine göre daha yüksek) seviyelerinde oksijen konsantrasyonu sağlanır.
Klinik Kullanım Alanları ve Avantajları
Küvözler, sadece prematüre doğum vakalarında değil, çok çeşitli pediatrik patolojilerde stabilizasyon aracı olarak kullanılır:
- Termoregülasyon Desteği: Kahverengi yağ dokusu yetersiz olan 37 haftadan küçük yenidoğanlarda metabolik hızın ve oksijen tüketiminin en düşük olduğu “Nötral Termal Ortam” (NTE) koşullarını oluşturur.
- İzolasyon ve Enfeksiyon Kontrolü: Pozitif basınçlı laminar hava akımı sayesinde dış ortamdan patojen girişini engeller; çift cidarlı (double-wall) pleksiglas gövde yapısı ile radyant ısı kayıplarını minimuma indirir.
- Cerrahi Sonrası İyileşme: Konjenital anomaliler, diyafragma hernisi veya gastroşizis gibi operasyonlar geçiren yenidoğanların post-operatif takibinde kesintisiz çevre kontrolü sağlar.
- Transport Kabiliyeti: Dahili batarya, medikal gaz tüpleri ve amortisörlü şasiye sahip transport küvözleri, ambulans içi ve hastane içi transferlerde hipotermi riskini sıfıra indirir.
Teknik Karşılaştırma Tablosu
Kliniklerde yaygın olarak kullanılan küvöz tiplerinin donanımsal ve işlevsel parametreleri aşağıda karşılaştırılmıştır:
| Özellik / Parametre | Sabit YYBÜ Küvözü | Transport Küvözü | Hibrid (Açık Yatak / Küvöz) |
|---|---|---|---|
| Isıtma Mekanizması | Konveksiyonel Isıtıcı Rezistans | Konveksiyonel (Düşük Güç DC Isıtıcı) | Konveksiyonel + Radyant Isıtıcı Başlık |
| Güç Kaynağı | 220V AC Şebeke | Dahili Batarya (12V/24V DC) + AC Şebeke | 220V AC Şebeke |
| Çift Cidar (Double Wall) | Standart (Radyant kaybı önleyici) | Opsiyonel / Hafifletilmiş Kompozit | Tek / Çift Cidar Dönüşümlü |
| Nem Kontrolü | Aktif Servo Nemlendirme (Buhar/Ultrasonik) | Pasif Nemlendirme (Genellikle sınırlı) | Gelişmiş Aktif Servo Nemlendirme |
| Ağırlık ve Mobilite | Ağır Şasi, Sabit Klinik Kullanım | Hafif, Darbe Emici Taşıma Arabalı | Modüler Ağır Klinik Şasi |
Periyodik Bakım, Kalibrasyon ve Güvenlik Testleri
Küvözlerin arıza yapması doğrudan yenidoğan mortalitesi ile ilişkilidir. Bu nedenle biyomedikal teknik servis prosedürleri titizlikle yürütülmelidir:
IEC 60601-2-19 Standart Testleri
- Sıcaklık Doğruluğu: Kabin geometrik merkezindeki sıcaklık ile gösterge paneli arasındaki sapma ±0.5 °C sınırını aşmamalıdır. Yatak yüzeyindeki farklı 5 noktadan alınan ölçümlerde gradyan farkı 0.8 °C’den az olmalıdır.
- Hava Akış Hızı: Bebek yatağı üzerindeki hava hızı 0.35 m/s değerini geçmemelidir; yüksek hava hızı konvektif buharlaşmayı artırarak hipotermiye yol açabilir.
- Kabin İçi Gürültü Seviyesi: Normal çalışma modunda kabin içi akustik gürültü IEC 60601-2-19 gereğince 60 dBA (alarm durumunda en fazla 80 dBA) altında olmalıdır.
Elektriksel Güvenlik ve Biyomedikal Kalibrasyon Adımları
- Görsel ve Mekanik Muayene: Pleksiglas kabinde çatlak, port contalarında yıpranma, tekerlek kilit mekanizmaları ve hava akış kanalları kontrol edilir.
- IEC 62353 / IEC 60601-1 Elektriksel Güvenlik Testi: Koruyucu toprak direnci (≤ 0.2 Ω), gövde kaçak akımı (≤ 100 μA) ve hasta kaçak akımı (CF tipi uygulamalar için ≤ 10 μA) ölçülür.
- İnkübatör Analizörü ile Doğrulama: Fluke INCU II veya eşdeğeri çok kanallı analizör yatak tablasına yerleştirilir; 32 °C ve 36 °C set değerlerinde sıcaklık kararlılığı, bağıl nem doğruluğu (%±5 tolerans) ve hava akışı parametreleri loglanarak raporlanır.
- Oksijen Kalibrasyonu: Medikal O2 analizörü ile %21 ortam havası ve %100 saf oksijen referans noktalarında sensör kalibrasyonu tamamlanır.
Sık Karşılaşılan Arızalar ve Çözüm Yolları
- Sıcaklık Aşımı (Overheat) Alarmı: Genellikle fan motoru devrinin düşmesi, hava kanallarının bloke olması veya SSR (Solid State Relay) arızası nedeniyle rezistansın sürekli devrede kalmasından kaynaklanır. Fan hızı takometre ile ölçülmeli, triyak/SSR çıkışları osiloskop veya multimetre ile test edilmelidir.
- Nem Hücresi Su Seviyesi Algılama Hatası: Ultrasonik piezoelektrik kristal veya ısıtıcı kazan kireçlendiğinde seviye elektrotları yanlış sinyal üretir. Hücre deiyonize su ve kireç çözücü solüsyonlarla dekontamine edilmeli, şamandıra sensörleri yenilenmelidir.
- Cilt Probu Sapması: NTC prob soketindeki korozyon veya kablo içi iletken kopuklukları direnç değerini değiştirerek sıcaklığı hatalı gösterir. Direnç-sıcaklık tablosuna göre kalibratör ile simülasyon yapılmalı, arızalı problar yenisiyle değiştirilmelidir.
Sıkça Sorulan Sorular (SSS)
Küvözlerde filtre değişimi hangi sıklıkla yapılmalıdır?
Hava giriş filtresi (HEPA/antibakteriyel filtre) üretici tavsiyesine bağlı olarak standart koşullarda her 3 ayda bir veya maksimum 1500 çalışma saatinde bir değiştirilmelidir. Bulaşıcı enfeksiyon vakalarından sonra veya görsel kirlilik tespit edildiğinde periyot beklenmeksizin değişim yapılmalıdır.
Küvöz kalibrasyonu hangi periyotlarla gerçekleştirilmelidir?
Uluslararası standartlar ve biyomedikal klinik mühendislik protokolleri uyarınca küvözler en az 6 ayda bir veya yılda bir kez akredite inkübatör analizörleri ile doğrulanmalı; her majör onarım (kart değişimi, rezistans veya fan yenileme) sonrasında periyot gözetilmeksizin kalibrasyona tabi tutulmalıdır.
Küvöz kabini temizliğinde hangi solüsyonlar kullanılmalıdır?
Pleksiglas (polimetilmetakrilat) yüzeyler alkol bazlı kimyasallarla temas ettiğinde mikro çatlaklar (crazing) oluşturarak optik netliğini ve mekanik dayanımını kaybeder. Bu nedenle kuaterner amonyum bileşikleri veya hidrojen peroksit bazlı yüzey dezenfektanları tercih edilmeli, solvent içeren çözücülerden kesinlikle kaçınılmalıdır.
