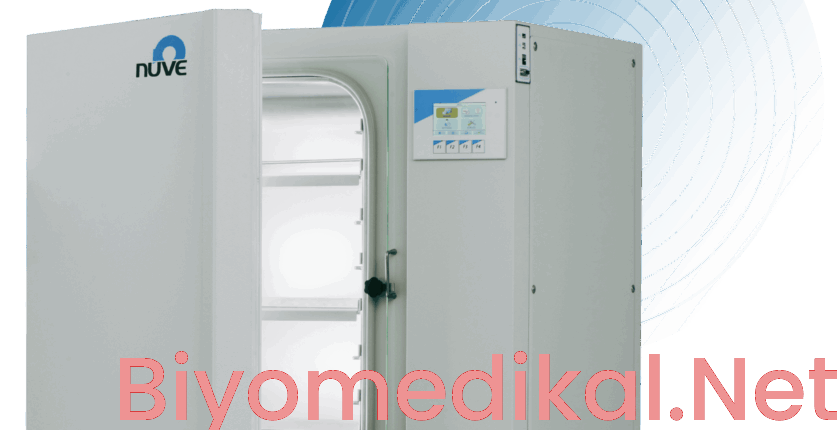

Hücresel biyoloji, tüp bebek (IVF) klinik uygulamaları, kök hücre çalışmaları ve doku mühendisliği araştırmalarında in vitro ortamın fizyolojik koşulları birebir taklit etmesi kritik bir zorunluluktur. Hücre kültürlerinin sağlıklı proliferasyon göstermesi ve genetik/fenotipik kararlılığını koruması; ortam sıcaklığı, bağıl nem ve karbondioksit ($CO_2$) konsantrasyonunun milimetrik hassasiyetle kontrol edilmesine bağlıdır. Bu hassas hücresel ekosistemin sürdürülebilirliği noktasında CO2 İnkübatör Cihazı Kalibrasyonu ve periyodik klinik mühendislik bakımları, inkübasyon odasındaki mikro ortam parametrelerinin referans standartlardan sapmasını önleyen en temel biyomedikal prosedürdür.
- 1. Çalışma Prensibi ve Temel Bileşenler
- 1.1. 1. Isıtma ve Termal Ceket Teknolojileri
- 1.2. 2. Karbondioksit ($CO_2$) Ölçüm ve Enjeksiyon Sensörleri
- 1.3. 3. Nem Mantosu ve Bağıl Nem (RH) Yönetimi
- 1.4. 4. Biyogüvenlik ve Filtrasyon Sistemleri
- 2. Klinik Kullanım Alanları ve Avantajları
- 3. Teknik Karşılaştırma Tablosu
- 4. Periyodik Bakım, Kalibrasyon ve Güvenlik Testleri
- 4.1. 1. Termal Doğrulama ve Sıcaklık Haritalaması
- 4.2. 2. $CO_2$ ve $O_2$ Gaz Kalibrasyonu
- 4.3. 3. Elektriksel Güvenlik Testleri (IEC 61010-1 / IEC 60601-1)
- 5. Sık Karşılaşılan Arızalar ve Çözüm Yolları
- 5.1. 1. $CO_2$ Konsantrasyon Sapması (Sensor Drift)
- 5.2. 2. Aşırı Sıcaklık Alarmı (Over-Temperature Fail)
- 5.3. 3. İç Kabin Yoğuşması (Kondenzasyon Brikintisi)
- 6. Sıkça Sorulan Sorular (SSS)
- 6.1. NDIR sensörlü bir $CO_2$ inkübatöründe TC sensörlü bir modele göre kalibrasyon sıklığı nasıl değişir?
- 6.2. İnkübatör $CO_2$ kalibrasyonu yapılırken numune kapısının açılması ölçümü nasıl etkiler?
- 6.3. Yüksek sıcaklık dekonaminasyonu sırasındaki sensör güvenliği nasıl sağlanır?
Çalışma Prensibi ve Temel Bileşenler
İnkübatör cihazları, hücresel canlılığın devamı için gereken $37.0^{circ}C$ sıcaklık, $%5.0$ $CO_2$ konsantrasyonu ve $%95$ üzerindeki bağıl nem (RH) koşullarını kapalı döngü kontrol mekanizmalarıyla sağlar. Cihazın teknik mimarisi beş ana alt sistemden oluşmaktadır:
1. Isıtma ve Termal Ceket Teknolojileri
İnkübatörlerde sıcaklık homojenliğini sağlamak için iki temel ceket mimarisi kullanılır:
- Su Ceketli (Water-Jacketed) Sistemler: İnkübasyon odasını çevreleyen yüksek termal kapasiteli su katmanından oluşur. Elektrik kesintilerinde sıcaklığı uzun süre koruma avantajına sahip olmakla birlikte, kütlesel ağırlığı ve uzun ısınma süresi teknik sınırlamalarıdır.
- Hava Ceketli / Doğrudan Isıtmalı (Direct Heat / Air-Jacketed) Sistemler: Çok bölgeli (multi-zone) rezistans elementlerinin mikroişlemci tabanlı PID (Proportional-Integral-Derivative) algoritmalarıyla doğrudan kontrol edildiği sistemlerdir. Hızlı termal recovery (topyekün toparlanma) süresi sunar ve yüksek sıcaklıklı dekonaminasyon döngülerine olanak tanır.
2. Karbondioksit ($CO_2$) Ölçüm ve Enjeksiyon Sensörleri
Kültür ortamındaki pH dengesini ($7.2 – 7.4$ aralığı) korumak için ortama hassas debide $CO_2$ gazı enjekte edilir. Gaz seviyesinin ölçümünde iki farklı sensör teknolojisi ön plana çıkar:
- NDIR (Non-Dispersive Infrared – Dağılımsız Kızılötesi) Sensörler: Karbondioksit moleküllerinin $4.26 mu m$ dalga boyundaki kızılötesi ışığı absorbe etme prensibine (Beer-Lambert Yasası) göre çalışır. NDIR sensörler, kabindeki sıcaklık ve bağıl nem dalgalanmalarından etkilenmedikleri için günümüz medikal standartlarında altın standart kabul edilir.
- TC (Thermal Conductivity – Termal İletkenlik) Sensörler: İnkübatör içi gaz karışımının termal iletkenliğini ölçerek $CO_2$ oranını hesaplar. Uygun fiyatlı olmakla birlikte, kabin nemi veya sıcaklığı değiştiğinde hatalı okuma yapabildiklerinden sürekli bağıl nem dengesi gerektirirler.
3. Nem Mantosu ve Bağıl Nem (RH) Yönetimi
Hücre kültür ortamındaki buharlaşmayı ve ozmotik şoku önlemek adına hazne tabanındaki pasif paslanmaz çelik nem panları veya aktif nem jeneratörleri vasıtasıyla $%92 – %98$ oranında bağıl nem oluşturulur.
4. Biyogüvenlik ve Filtrasyon Sistemleri
Hava sirkülasyon hattı üzerinde yer alan Class 100 HEPA filtreler, kapı açılıp kapandığında içeri giren hava partiküllerini $%99.97$ verimlilikle süzerek dekontaminasyon sağlar.
Klinik Kullanım Alanları ve Avantajları
Gelişmiş $CO_2$ inkübatörleri, klinik ve biyomedikal araştırmalarda kritik süreçlerin yürütüldüğü şu alanlarda temel ekipman konumundadır:
- In Vitro Fertilizasyon (IVF) Klinikler: Embriyo kültürünün gelişim aşamasında $CO_2$ ve $O_2$ (Tri-Gas) seviyelerinin hassas tutulması, gebelik başarı oranlarını doğrudan etkiler.
- Kök Hücre ve Rejeneratif Tıp: Kök hücrelerin farklılaşma ve çoğalma aşamalarında fizyolojik doku oksijenasyonunun taklidi.
- Monoklonal Antikor ve Aşı Üretimi: Biyolojik ürünlerin biyoreaktör ölçekleme öncesi hücre hattı geliştirme aşamaları.
- Onkoloji ve İlaç Etken Madde Testleri: Primer tümör hücre kültürlerinde sitotoksisite ve kemoterapi direnç analizleri.
Teknik Karşılaştırma Tablosu
Aşağıdaki tablo, klinik ve laboratuvar uygulamalarında sıklıkla kullanılan $CO_2$ inkübatör konfigürasyonlarının teknik parametrelerini ve performans karşılaştırmalarını sunmaktadır:
| Teknik Parametre | Su Ceketli (Water-Jacket) | Hava Ceketli (Direct Heat) | Tri-Gas (Multi-Gas O2/CO2) |
|---|---|---|---|
| Isıl Homojenlik | Çok Yüksek ($pm 0.1^{circ}C$) | Yüksek ($pm 0.2^{circ}C$) | Mükemmel ($pm 0.1^{circ}C$) |
| Sıcaklık Toparlanma Süresi | Yavaş | Çok Hızlı | Ultra Hızlı |
| Sensör Teknolojisi | Ağırlıklı TC veya NDIR | Standart NDIR Sensör | Çift Sensör (NDIR + Zirkonya/Galvanik O2) |
| Dekontaminasyon Seçeneği | Kimyasal Dezenfeksiyon | $180^{circ}C$ Kuru Isı Sterilizasyonu | $140^{circ}C – 180^{circ}C$ Otomatik Döngü |
| Ağırlık ve Mobilite | Ağır (Su dolumu nedeniyle) | Hafif ve Esnek Ekipman | Orta – Esnek Kurulum |
| Bakım Gereksinimi | Yüksek (Su değişimi, korozyon) | Düşük (Filtre değişimi) | Yüksek (Gaz sensör yaşlanması) |
Periyodik Bakım, Kalibrasyon ve Güvenlik Testleri
İnkübatörlerin teknik performansını ve doğruluğunu garanti altına almak için uluslararası biyomedikal kalibrasyon standartları (ISO/IEC 17025 ve ISO 13485) ile IEC 61010-2-010 güvenlik ilkelerine uyulmalıdır.
1. Termal Doğrulama ve Sıcaklık Haritalaması
İnkübatör kabini boş ve dolu durumdayken, izlenebilir kalibre edilmiş PT100 sıcaklık sensörleri veya datalogger cihazları ile minimum 9 noktadan (merkez ve 8 köşe) sıcaklık haritalaması yapılır. Test süresince sıcaklık sapması $37.0^{circ}C$ set değerinde maximum $pm 0.2^{circ}C$ limitleri içinde kalmalıdır.
2. $CO_2$ ve $O_2$ Gaz Kalibrasyonu
İnkübatör içi gaz parametrelerinin doğrulanması aşağıdaki adımlarla yürütülür:
- Cihazın ısıl ve gaz kararlılığına ulaşması için minimum 8 saatlik stabilize süresi beklenir.
- Referans kalibreli optik kızılötesi $CO_2$ gaz analizörü cihazın ölçüm portuna bağlanır.
- Ölçülen değer ile cihaz ekranı arasındaki sapma incelenir. Tolere edilebilir maksimum sapma limit değeri $%0.1$ $CO_2$ olarak tanımlanır.
- Gerekli hallerde sıfırlama (Zeroing – temiz hava ile) ve Span kalibrasyonu (referans tüp gazı ile) gerçekleştirilir.
3. Elektriksel Güvenlik Testleri (IEC 61010-1 / IEC 60601-1)
Biyomedikal teknik servis uzmanları tarafından standart elektrik güvenlik analizörleri (ESA) kullanılarak şu testler icra edilir:
- Toprak Hattı Sürekliliği (Protective Earth Resistance): Maximum $0.1 Omega$ olmalıdır.
- İzolasyon Direnci Testi: $500V DC$ altında minimum $2 MOmega$ sınır değeri.
- Gövde Kaçak Akımı (Touch Current): Normal koşullarda $< 100 mu A$ sınırları içinde kalmalıdır.
Sık Karşılaşılan Arızalar ve Çözüm Yolları
Klinik biyomedikal departmanlarına iletilen en sık inkübatör arıza modları ve kök neden analizleri şu şekildedir:
1. $CO_2$ Konsantrasyon Sapması (Sensor Drift)
Belirti: Kültür ortamı pH değerinin değişmesi veya cihazın sürekli $CO_2$ gazı tüketmesi.
Kök Neden: NDIR sensör optik pencerelerinin yoğuşma nedeniyle kirlenmesi veya TC sensörlerin nem değişiminden etkilenmesi.
Çözüm: Sensör merceklerinin izopropil alkol ile temizlenmesi, kabin neminin stabilize edilmesi ve referans gaz analizörü ile yeniden Span kalibrasyonu yapılması.
2. Aşırı Sıcaklık Alarmı (Over-Temperature Fail)
Belirti: Cihazın sesli alarm vermesi ve ısıtıcı rezistansların kendini kilitlemesi.
Kök Neden: PID kontrol kartındaki SSR (Solid State Relay) anahtarlama elemanının kısa devre kalması veya bağımsız emniyet termostatının (Safety Thermostat) hatalı kalibre edilmesi.
Çözüm: SSR röle anahtarlama bacaklarının voltaj testi ile kontrol edilmesi, arızalı rölenin değişimi ve emniyet termostatının set değerinin $0.5^{circ}C$ yukarıya ayarlanması.
3. İç Kabin Yoğuşması (Kondenzasyon Brikintisi)
Belirti: Cam kapı veya alt panellerde su damlacıklarının birikmesi.
Kök Neden: Kapı contalarının (gasket) elastikiyetini kaybetmesi, kapı ısıtıcı (Door Heater) devresinin açık devre olması.
Çözüm: Kapı ısıtıcı elementinin direnç ölçümü (Ohm testi) yapılmalı, yıpranmış manyetik kapı contaları yenilenmelidir.
Sıkça Sorulan Sorular (SSS)
NDIR sensörlü bir $CO_2$ inkübatöründe TC sensörlü bir modele göre kalibrasyon sıklığı nasıl değişir?
NDIR (Kızılötesi) sensörler, ortam neminden ve sıcaklık dalgalanmalarından etkilenmediği için optik kararlılıkları son derece yüksektir. Bu nedenle NDIR sensörlü cihazlarda yılda bir kez doğrulama ve kalibrasyon yeterli olurken, TC (Termal İletkenlik) sensörlü cihazların nem değişimlerine hassasiyeti nedeniyle 6 ayda bir kalibre edilmesi önerilir.
İnkübatör $CO_2$ kalibrasyonu yapılırken numune kapısının açılması ölçümü nasıl etkiler?
İç kapının açılması kabin içindeki gazın hızla dışarı kaçmasına ve nem/sıcaklık dengesinin bozulmasına yol açar. Doğru bir kalibrasyon için cihaz kapısı tamamen kapalı tutulmalı, numune gaz alımı cihazın arka veya yan panelinde yer alan özel ‘Sample Port’ (Gaz Numune Alma Portu) üzerinden referans analizöre aktarılmalıdır. Kapı açıldıysa cihazın tekrar stabil hale gelmesi için en az 30-45 dakika beklenmelidir.
Yüksek sıcaklık dekonaminasyonu sırasındaki sensör güvenliği nasıl sağlanır?
Yeni nesil $CO_2$ inkübatörlerinde kullanılan NDIR sensörler, $180^{circ}C$ sterilizasyon döngülerine dayanıklı özel termal cam ve seramik malzemelerden üretilmiştir. Ancak eski nesil veya hassas elektronik yapıya sahip sensörlerin yüksek sıcaklık dekonaminasyon döngüsü başlatılmadan önce manuel olarak sökülmesi gerekebilir. Cihaz teknik kılavuzundaki (Service Manual) söküm talimatlarına kesinlikle uyulmalıdır.
