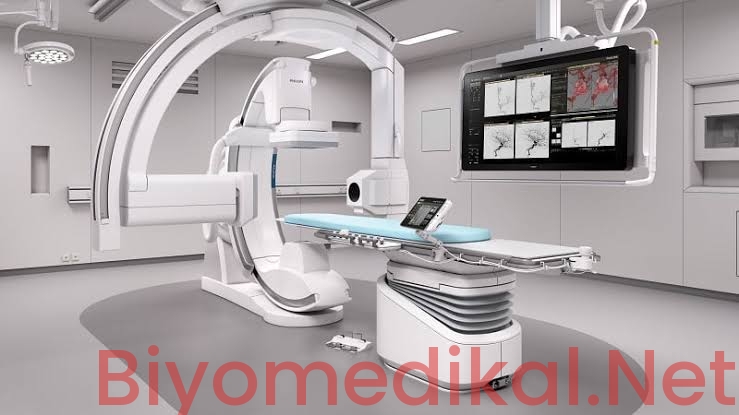

Tıbbi görüntüleme teknolojilerinin tepe noktasında yer alan kardiyovasküler ve girişimsel radyoloji sistemleri, yüksek çözünürlüklü X-ışını tüpleri ve hassas algılayıcı mimarileriyle çalışır. Kalp-damar hastalıklarının teşhisi ve minimal invaziv cerrahi prosedürlerin başarısı, görüntüleme kalitesinin eksiksiz sürdürülmesine bağlıdır. Bu noktada, anjiyografi cihazı kalibrasyonu ve periyodik performans doğrulama süreçleri, hem hasta güvenliğini hem de girişimsel ekibin aldığı radyasyon dozunu doğrudan etkileyen kritik bir klinik mühendislik görevidir. C-kollu gantry mekanizmalarından yüksek frekanslı jeneratörlere, düz panel dedektörlerden (FPD) görüntü işleme yazılımlarına kadar uzanan bu karmaşık sistemlerde gerçekleştirilen her teknik müdahale, uluslararası kalibrasyon ve elektriksel güvenlik standartlarına tam uyum gerektirir.
- 1. Çalışma Prensibi ve Temel Bileşenler
- 2. Klinik Kullanım Alanları ve Avantajları
- 3. Teknik Karşılaştırma Tablosu
- 4. Periyodik Bakım, Kalibrasyon ve Güvenlik Testleri
- 5. Sık Karşılaşılan Arızalar ve Çözüm Yolları
- 6. Sıkça Sorulan Sorular (SSS)
- 6.1. Anjiyografi cihazlarında DAP metre kalibrasyonu hangi sıklıkla yapılmalıdır?
- 6.2. Flat Panel Dedektörde (FPD) “Ghost Image” (Hayalet Görüntü) kalıntısı nasıl giderilir?
- 6.3. Anjiyografi tüplerinin MHU (Mega Heat Unit) değeri klinik açıdan ne ifade eder?
Çalışma Prensibi ve Temel Bileşenler
Dijital Subtraksiyon Anjiyografi (DSA) cihazları, X-ışınının dokulardan geçerken sergilediği zayıflama (attenuation) prensibine dayanır. Sistem, yüksek enerjili foton üreten X-ışını tüpü ile bu fotonları yakalayan dedektör arasında hasta anatomisini konumlandırarak çalışır. Temel alt sistemler şunlardır:
- Yüksek Voltaj Jeneratörü: Genellikle 80 kW ile 100 kW arasında güç sunan yüksek frekanslı jeneratörler, kesintisiz floroskopi ve yüksek kontrastlı sine-çekimler (cine-angiography) için kararlı kilovolt (kV) ve miliamper (mA) çıkışı sağlar.
- X-Işını Tüpü ve Soğutma Bloğu: Girişimsel prosedürlerin uzun sürmesi nedeniyle yüksek anot ısı kapasitesine (1.5 – 3.0 MHU) sahip, sıvı devridaimli eşanjörlerle soğutulan döner anotlu tüpler kullanılır. Grid kontrollü tüp mimarisi, gereksiz yumuşak ışınımı keserek hasta dozunu düşürür.
- Flat Panel Dedektör (FPD): Yeni nesil sistemlerde Sezyum İyodür (CsI) sintilatör ve Amorf Silisyum (a-Si) thin-film transistor (TFT) matrisi bir arada kullanılır. X-ışını fotonları CsI tabakasında görünür ışığa, a-Si matrisinde ise elektrik yüküne dönüştürülür. High dynamic range (HDR) özellikleri sayesinde dinamik organ hareketleri distorsiyonsuz yakalanır.
- DSA Algoritması ve Dijital Sinyal İşleme (DSP): Kontrast madde enjeksiyonundan hemen önce çekilen doku görüntüsü “maske görüntü” olarak hafızaya alınır. Kontrast maddeli akış sırasında alınan görüntülerden bu maske görüntü piksel piksel çıkarılır (subtraction). Sonuç olarak kemik ve yumuşak doku gölgeleri elenerek yalnızca lümen içi kan akışı ve damar morfolojisi izole edilir.
- Dose Area Product (DAP) Metre: Tüp kolimatör çıkışına entegre edilen şeffaf iyonizasyon odası, hastaya uygulanan toplam radyasyon dozunu (Gy·cm²) gerçek zamanlı ölçerek sistem konsoluna iletir.
Klinik Kullanım Alanları ve Avantajları
Anjiyografi sistemleri, multidisipliner klinik ortamlarda tanısal ve tedavi edici girişimlerin temel bileşenidir:
- Kardiyoloji (Katlaboratuvarı / Cath Lab): Perkütan Koroner Girişim (PKG), koroner arter anjiyografisi, TAVI (Transkateter Aort Kapak İmplantasyonu) ve electrophysiology (EP) haritalama uygulamalarında yüksek temporal çözünürlük sağlar.
- Nöroradyoloji: Serebral anevrizma emboilizasyonu, Arteriyovenöz Malformasyon (AVM) tedavisi ve akut iskemik strok vakalarında trombektomi operasyonları için yüksek uzamsal (spatial) çözünürlük sunar.
- Periferal ve Girişimsel Radyoloji: Renal stentleme, transarteryel kemoembolizasyon (TAKE) ve alt ekstremite revaskülarizasyonlarında geniş görüş alanı (FOV) ile hassas damar haritalaması imkanı tanır.
- Hibrid Ameliyathaneler: Cerrahi steriliteye uygun C-kolu kinematikleri ve entegre 3B Cone Beam CT (CBCT) modülleri sayesinde, açık cerrahi ile endovasküler tekniklerin eş zamanlı uygulanmasına olanak sağlar.
Teknik Karşılaştırma Tablosu
Anjiyografi sistemlerinde kullanılan dedektör ve görüntüleme teknolojilerinin teknik parametreler açısından karşılaştırılması aşağıda sunulmuştur:
| Teknik Parametre | Görüntü Güçlendirici (Image Intensifier) | Amorf Silisyum (a-Si) FPD | İleri Seviye CMOS / Direct FPD |
|---|---|---|---|
| Uzamsal Çözünürlük (Spatial Resolution) | 2.5 – 3.2 lp/mm | 3.6 – 4.2 lp/mm | 4.5 – 5.0 lp/mm |
| Dinamik Aralık (Dynamic Range) | 10-bit (1024 gri seviye) | 14-bit (16384 gri seviye) | 16-bit (65536 gri seviye) |
| DED (Dose Efficiency / DQE) | %50 – %55 (@ 0 lp/mm) | %65 – %75 (@ 0 lp/mm) | %80 – %85 (@ 0 lp/mm) |
| Geometrik Distorsiyon | Var (Pincushion/S-distortion) | Yok (Sıfır Geometrik Hata) | Yok (Sıfır Geometrik Hata) |
| Fiziksel Ömür ve Stabilite | Zamanla parlaklık kaybı yüksek | Yüksek kararlılık, uzun ömür | Çok yüksek kararlılık, düşük piksel bozulması |
Periyodik Bakım, Kalibrasyon ve Güvenlik Testleri
Anjiyografi sistemlerinin güvenli işletimi, Uluslararası Elektroteknik Komisyonu’nun IEC 60601-2-43 (Girişimsel prosedürler için X-ışını ekipmanı özel güvenlik standardı) ve IEC 61223 kalite güvence standartlarına göre yürütülmelidir. Doz optimizasyonu ve görüntü kalitesi için aşağıdaki adımlar takip edilmelidir:
- Elektriksel Güvenlik Testleri (IEC 60601-1): Gövde kaçak akımı (touch leakage), koruyucu topraklama iletkenliği direnci (< 0.1 Ω) ve hasta sızıntı akımı (patient leakage current) biyomedikal analizörler ile ölçülmelidir.
- kVp ve mA Doğrulaması: Non-invaziv kalibrasyon probları kullanılarak 50 kVp – 120 kVp aralığında tüp voltaj doğruluğu ölçülür. Sapma oranı %±5 limitini aşmamalıdır.
- Yarı Değer Tabakası (HVL) Ölçümü: X-ışını demet kalitesini ve filtration yeterliliğini doğrulamak için saf alüminyum plakalarla test yapılır. 80 kVp işletim voltajında minimum HVL değeri ≥ 3.0 mm Al olmalıdır.
- Otomatik Doz Kontrolü (AEC) ve DAP Metre Kalibrasyonu: PMMA (Polimetilmetakrilat) phantomlar yerleştirilerek farklı hasta kalınlık simülasyonlarında AEC yanıt süresi ve alan-doz çarpım (DAP) sensörünün doğruluk kalibrasyonu (%±10 tolerans) gerçekleştirilir.
- Görüntü Kalitesi Kalibrasyonu: Leeds TO10 veya NEMA phantomları kullanılarak uzamsal çözünürlük, düşük kontrast algılanabilirliği (low-contrast detectability) ve dedektör piksel kalibrasyonu (gain/offset calibration) yapılmalıdır.
Sık Karşılaşılan Arızalar ve Çözüm Yolları
Sistem işletimi sırasında karşılaşılan teknik aksaklıklar ve klinik mühendislik müdahale adımları:
- Tüp Aşırı Isınma Arızası (Thermal Overload – Error Code E-042): Tüp anot sıcaklığının kritik eşiği aşması durumunda sistem ışınımı kilitler. Çözüm: Yağ soğutma eşanjörü devridaim pompasının çalışması, fanların debisi ve chille ünitesi sıcaklık sensör değerleri kontrol edilir. Anot sürücü inverter kartı çıkış frekansı doğrulanır.
- DSA Görüntülerinde Hareket ve Subtraksiyon Artefaktı: Canlı ve maske görüntünün üst üste oturmaması. Çözüm: Donanımsal olarak FPD senkronizasyon trigger sinyali ve jeneratör grid pulse modülü osiloskop ile incelenir. Yazılımsal olarak sistem konsolunda Pixel-Shift (piksel kaydırma) ve Landmarking algoritmaları yeniden kalibre edilir.
- C-Kol Hareket Kilitlenmesi (Collision Sensor Active): Gantry hareketinin aniden durması. Çözüm: Kolimatör ve dedektör çevresindeki anti-çarpışma (touch sensor) tampon mekanizmaları ve optik bariyer sviçleri fiziksel olarak incelenir. Sensor devresindeki açık devre hataları multidijital metre ile izole edilir.
- X-Işını Kesintisi / Generator Interlock Fault: Işınım esnasında şutlamanın yarıda kesilmesi. Çözüm: Filament ısıtma devresi kontrol edilir. Tüp vakum seviyesinin düşmesi (gassing) veya yüksek voltaj kablo başlıklarındaki (HV cable donuts) delinmeler incelenir, ark izi varsa silikon gres yenilenerek montaj tekrarlanır.
Sıkça Sorulan Sorular (SSS)
Anjiyografi cihazlarında DAP metre kalibrasyonu hangi sıklıkla yapılmalıdır?
DAP (Dose Area Product) metrelerin kalibrasyon doğrulaması, IEC 60601-2-43 standartları gereği yılda en az bir kez veya X-ışını tüpü/kolimatör değişimi sonrasında yetkili biyomedikal mühendisleri tarafından referans iyon odaları kullanılarak gerçekleştirilmelidir.
Flat Panel Dedektörde (FPD) “Ghost Image” (Hayalet Görüntü) kalıntısı nasıl giderilir?
Hayalet görüntü, yüksek dozlu sine-çekimler sonrası dedektör kristallerinde kalan artık yüklerden kaynaklanır. Bu durumu gidermek için cihaz servisi tarafından periyodik Gain/Offset yazılımsal kalibrasyonu (dark current calibration) uygulanmalı ve FPD reset sekans parametreleri kontrol edilmelidir.
Anjiyografi tüplerinin MHU (Mega Heat Unit) değeri klinik açıdan ne ifade eder?
MHU değeri, X-ışını tüpü anot diskinin depolayabileceği maksimum ısı kapasitesini gösterir. Yüksek MHU değerine sahip tüpler (örneğin 3.0 MHU ve üzeri), uzun süren karmaşık nöroradyolojik veya TAVI prosedürlerinde tüpün soğumasını beklemeden kesintisiz çalışılmasına olanak tanır.
