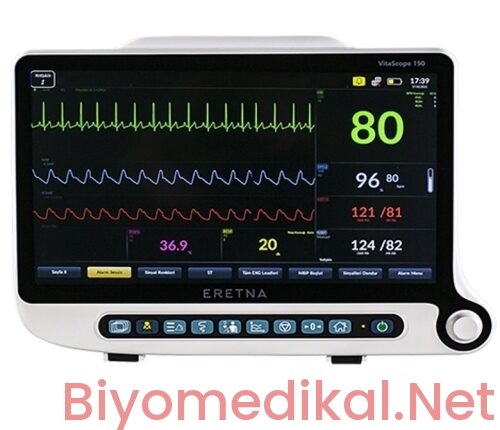

Modern klinik ortamların vazgeçilmez bir parçası olan Hasta Başı Monitörü Teknik Şartname hazırlama süreci, cihazın uzun ömürlü kullanımı, hasta güvenliği ve yatırımın geri dönüşü açısından stratejik bir öneme sahiptir. Bir biyomedikal mühendisi perspektifiyle, cihazın yalnızca temel parametreleri değil, aynı zamanda ağ altyapısı, elektriksel güvenlik standartları ve klinik ihtiyaçlarla olan uyumluluğu da detaylıca tanımlanmalıdır.
- 1. Çalışma Prensibi ve Temel Bileşenler
- 2. Klinik Kullanım Alanları ve Avantajları
- 3. Teknik Karşılaştırma Tablosu
- 4. Periyodik Bakım, Kalibrasyon ve Güvenlik Testleri
- 5. Sık Karşılaşılan Arızalar ve Çözüm Yolları
- 6. Sıkça Sorulan Sorular (SSS)
- 6.1. Şartnameye hangi elektriksel güvenlik standardı eklenmelidir?
- 6.2. Modüler sistem mi yoksa kompakt sistem mi tercih edilmelidir?
- 6.3. Merkezi izleme sistemi entegrasyonu neden kritiktir?
Çalışma Prensibi ve Temel Bileşenler
Hasta başı monitörleri, biyopotansiyel sinyallerin (EKG, EEG, EMG) yükseltilmesi, filtrelenmesi ve dijital sinyal işleme (DSP) algoritmaları ile anlamlı veriye dönüştürülmesi prensibiyle çalışır. Temel bileşenler şunlardır:
- Analog Ön Yükselteçler (Front-end): Yüksek giriş empedansına sahip, CMRR (Common Mode Rejection Ratio) değeri yüksek modüllerdir.
- Veri İşleme Ünitesi: CPU, RAM ve görüntü işleme entegrelerinden oluşur; gerçek zamanlı veri akışını yönetir.
- Parametre Modülleri: SpO2 (fotopletismografi), NIBP (osilometrik yöntem) ve invaziv basınç transdüsörleri.
- Görüntüleme Arayüzü: Yüksek kontrastlı, tıbbi sınıf TFT-LCD ekranlar.
Klinik Kullanım Alanları ve Avantajları
Bu cihazlar, yoğun bakım ünitelerinden acil servislere, ameliyathanelerden genel servis yatak başlarına kadar geniş bir spektrumda kullanılır. Özellikle aritmi analizi, ST segment takibi ve çoklu parametre alarm yönetimi, klinik karar destek süreçlerinde hekimler için hayati veriler sağlar. Modüler yapıdaki monitörler, hasta nakli sırasında verilerin kesintisiz aktarılmasını sağlayarak klinik iş akışını optimize eder.
Teknik Karşılaştırma Tablosu
| Parametre | Giriş Segmenti | Orta Segment | Üst Segment (Yoğun Bakım) |
|---|---|---|---|
| Ekran Boyutu | 8-10 inç | 12-15 inç | 15-19 inç (Dokunmatik) |
| Ağ Entegrasyonu | Yok/Sınırlı | HL7/DICOM Desteği | Tam Merkezi Sistem Entegrasyonu |
| İleri Analiz | Temel Aritmi | ST/QT Analizi | Hemodinamik/Solunum Analizi |
Periyodik Bakım, Kalibrasyon ve Güvenlik Testleri
Cihazların IEC 60601-1 ve IEC 60601-2-27 standartlarına uygunluğu, biyomedikal birimlerin ana sorumluluğundadır. Şartnamede mutlaka şu maddeler yer almalıdır:
- Elektriksel Güvenlik: Topraklama direnci, kaçak akım testleri ve hasta kaçak akım ölçümleri (yıllık periyot).
- Kalibrasyon: NIBP simülatörü ve SpO2 simülatörü kullanılarak yapılan doğrulama testleri.
- Yedek Parça Garantisi: Üreticinin en az 10 yıl yedek parça bulundurma taahhüdü.
- Yazılım Güncellemeleri: Güvenlik yamalarının ve klinik algoritma güncellemelerinin ücretsiz sağlanması.
Sık Karşılaşılan Arızalar ve Çözüm Yolları
En sık karşılaşılan arızalar genellikle sensör kablolarındaki kırılmalar, konnektör oksidasyonu ve batarya kapasite kayıplarıdır. EKG hattındaki 50Hz şebeke gürültüsü çoğunlukla topraklama hatalarından veya düşük kaliteli elektrot kullanımından kaynaklanır. Batarya yönetim sisteminde (BMS) oluşan hatalar ise cihazın ani kapanmasına yol açabilir; bu nedenle şartnamede batarya döngü ömrü (cycle life) mutlaka belirtilmelidir.
Sıkça Sorulan Sorular (SSS)
Şartnameye hangi elektriksel güvenlik standardı eklenmelidir?
IEC 60601-1 (Genel güvenlik) ve 60601-2-27 (EKG monitörleri için özel güvenlik) standartları referans alınmalıdır.
Modüler sistem mi yoksa kompakt sistem mi tercih edilmelidir?
Yoğun bakım üniteleri için modüler sistemler, esneklik ve servis kolaylığı nedeniyle tercih edilirken; acil servis gibi hızlı müdahale alanlarında kompakt sistemler daha pratiktir.
Merkezi izleme sistemi entegrasyonu neden kritiktir?
Hasta verilerinin merkezi bir istasyonda toplanması, alarm yönetimi ve hastane bilgi yönetim sistemi (HBYS) ile entegrasyonu, hasta güvenliğini doğrudan etkileyen kritik bir unsurdur.
