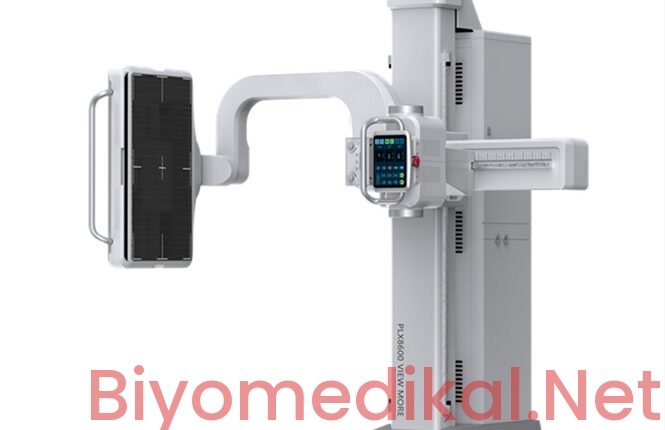

Geleneksel film-banyo kasetlerinden ve Bilgisayarlı Radyografi (CR) sistemlerinden modern teşhis ortamlarına geçişte en büyük teknolojik kırılma dijital radyografi ile yaşanmıştır. Bu dönüşümün merkezinde yer alan Dijital Radyografi Düz Panel Dedektör (Flat Panel Detector – FPD) teknolojisi, x-ışını fotonlarını doğrudan veya dolaylı olarak dijital elektrik sinyallerine dönüştürerek yüksek çözünürlüklü tıbbi görüntülerin milisaniyeler içinde elde edilmesini sağlar. Klinik mühendislik yönetimi ve teknik servis süreçlerinde, dedektörlerin piksel matris yapısı, kuantum verimliliği ve sinyal-gürültü oranı (SNR) gibi fiziksel parametrelerinin korunması, hastaya uygulanan dozun minimize edilmesi ve teşhis kalitesinin sürdürülebilirliği açısından kritik önem taşır.
- 1. Çalışma Prensibi ve Temel Bileşenler
- 1.1. Dolaylı Dönüşümlü Dedektörler (CsI / Gd2O2S + a-Si)
- 1.2. Doğrudan Dönüşümlü Dedektörler (a-Se)
- 2. Klinik Kullanım Alanları ve Avantajları
- 3. Teknik Karşılaştırma Tablosu
- 4. Periyodik Bakım, Kalibrasyon ve Güvenlik Testleri
- 4.1. 1. Offset (Karanlık Akım) Kalibrasyonu
- 4.2. 2. Gain (Kazanç/Düz Alan) Kalibrasyonu
- 4.3. 3. Hatalı Piksel Maskeleme (Defective Pixel Mapping)
- 4.4. 4. IEC Standards ve Elektriksel Güvenlik Testleri
- 5. Sık Karşılaşılan Arızalar ve Çözüm Yolları
- 5.1. Görüntüde Çizgi/Sütun Kayıpları (Vertical/Horizontal Line Artifacts)
- 5.2. Görüntü Kalıntısı ve Hayalet Görüntü (Image Lag / Ghosting)
- 5.3. Kablosuz İletişim ve Bağlantı Kopmaları (Wi-Fi Dropouts)
- 6. Sıkça Sorulan Sorular
- 6.1. Düz panel dedektörlerde DQE (Dedektör Kuantum Verimliliği) ne anlama gelir?
- 6.2. Dedektör üzerine fiziksel darbe düşmesi durumunda ilk yapılması gereken test nedir?
- 6.3. Flat Panel Dedektör kalibrasyonları hangi sıklıkla yapılmalıdır?
Çalışma Prensibi ve Temel Bileşenler
Düz panel dedektörler, x-ışını enerjisini yakalama ve bunu dijital veriye dönüştürme metodolojisine göre temel olarak iki ana mimaride incelenir: Dolaylı Dönüşümlü (Indirect Conversion) ve Doğrudan Dönüşümlü (Direct Conversion) dedektörler. Her iki mimaride de alt katmanda Amorf Silisyum (a-Si) veya İnce Film Transistör (TFT) matrisi yer alır.
Dolaylı Dönüşümlü Dedektörler (CsI / Gd2O2S + a-Si)
Bu sistemlerde x-ışını fotonları önce bir sintilatör katmanına çarpar. Sintilatör olarak genellikle Sezyum İyodür (CsI:Tl) veya Gadolunyum Oksisülfit (Gd2O2S) kullanılır. CsI, iğne benzeri kristal yapısı (kılcal fiber optik davranış) sayesinde ışığın yanlara yayılmasını (lateral scattering) engeller ve yüksek uzamsal çözünürlük sunar. Sintilasyon sürecinde üretilen görünür ışık fotonları, altında bulunan Amorf Silisyum (a-Si) fotodiyot matrisi tarafından yakalanarak elektrik yüküne dönüştürülür. Toplanan yükler, TFT anahtarlama elemanları üzerinden yük yükselteçlerine (charge amplifiers) ve ardından Analog-Dijital Dönüştürücülere (ADC) iletilerek 14-bit veya 16-bit derinliğinde dijital veriye dönüştürülür.
Doğrudan Dönüşümlü Dedektörler (a-Se)
Doğrudan dönüşüm teknolojisinde ara bir ışık dönüşüm katmanı (sintilatör) bulunmaz. X-ışını fotonları, yüksek voltaj biyası (bias voltage, yaklaşık 10 kV/mm) altında tutulan bir Amorf Selenyum (a-Se) fotoiletken katmanına doğrudan düşer. Fotonlar, a-Se katmanında doğrudan elektron-delik çiftleri (electron-hole pairs) oluşturur. Uygulanan güçlü elektrik alanı sayesinde elektronlar ve delikler lateral saçılma yapmadan dik bir hatta elektrotlara doğru çekilir. Bu durum, özellikle mamografi gibi çok yüksek uzamsal çözünürlük (spatial resolution) gerektiren klinik uygulamalarda bulanıklaşmayı önler ve Kenar Transfer Fonksiyonu (MTF) değerlerini maksimum seviyeye çıkarır.
Klinik Kullanım Alanları ve Avantajları
Düz panel dedektörler, acil servis radyolojisinden pediatrik çekimlere, floroskopik incelemelerden ortopedik uzun bacak/omurga birleştirme (stitching) işlemlerine kadar geniş bir yelpazede standart donanım haline gelmiştir.
- Acil ve Travma Radyolojisi: Kablosuz (Wi-Fi) FPD kullanımı, hastanın pozisyonunu değiştirmeden hızlı görüntü almayı sağlar. Çekim sonrası görüntünün 2-3 saniye içinde konsolda belirmesi, iş akış hızını (throughput) %300’e varan oranlarda artırır.
- Pediatrik Radyoloji: Yüksek Dedektör Kuantum Verimliliği (DQE – Detective Quantum Efficiency) sayesinde, son derece düşük x-ışını dozlarında dahi teşhis edilebilir Sinyal-Gürültü Oranı (SNR) elde edilir. Bu durum pediatrik hastaların radyasyon maruziyetini ciddi oranda azaltır.
- Floroskopi ve Girişimsel Radyoloji: Dinamik FPD sistemleri, yüksek kare hızlarında (fps) kesintisiz ve distorsiyonsuz dinamik görüntüleme imkanı sunarak geleneksel Görüntü Yoğunlaştırıcı (Image Intensifier – II) tüplerin yerini almıştır.
Teknik Karşılaştırma Tablosu
Aşağıdaki tablo, dijital radyolojide kullanılan farklı dedektör ve yakalama teknolojilerinin teknik ve klinik parametrelerini karşılaştırmaktadır:
| Parametre / Özellik | Dolaylı Dönüşüm (CsI + a-Si) | Doğrudan Dönüşüm (a-Se) | Bilgisayarlı Radyografi (CR – Photostimulable Phosphor) |
|---|---|---|---|
| Uzamsal Çözünürlük (Spatial Resolution) | Yüksek (~3.5 – 5.0 lp/mm) | Çok Yüksek (>7.0 – 10 lp/mm) | Orta (~2.5 – 4.0 lp/mm) |
| DQE (Dedektör Kuantum Verimliliği) | Yüksek (%65 – %75) | Orta-Yüksek (Düşük enerjide mükemmel) | Düşük (%30 – %40) |
| Sinyal Dönüşüm Aşaması | X-Işını -> Işık -> Elektrik Sinyali | X-Işını -> Elektrik Sinyali | X-Işını -> Lazerle Uyarılmış Işık -> PMT |
| Görüntü Elde Etme Süresi | 1 – 3 Saniye | 2 – 4 Saniye | 45 – 90 Saniye |
| Doz Gereksinimi | En Düşük | Düşük – Orta | Yüksek |
| Mekanik Şoka Dayanıklılık | Hassas (Karbon fiber gövde korumalı) | Hassas (Termal değişime duyarlı) | Yüksek (Kaset yapısı) |
Periyodik Bakım, Kalibrasyon ve Güvenlik Testleri
Bir dedektörün klinik doğruluğunu ve görüntü kalitesini koruyabilmesi için biyomedikal mühendisleri ve teknik servis ekipleri tarafından belirli periyotlarla donanımsal ve yazılımsal kalibrasyonlar yapılmalıdır.
1. Offset (Karanlık Akım) Kalibrasyonu
X-ışını uygulaması olmadan, dedektör piksellerinin termal gürültüden kaynaklanan baz hat (baseline) voltaj değerleri ölçülür. Bu harita sisteme kaydedilerek tüm çekimlerden otomatik olarak çıkarılır (subtraction). Genellikle günlük veya haftalık olarak otomatize edilir.
2. Gain (Kazanç/Düz Alan) Kalibrasyonu
X-ışını tüpünden homojen bir doz verilerek (phantom ile) dedektörün tüm alanındaki duyarlılık farklılıkları dengelenir. Sintilatör kalınlık farkları, TFT matrisindeki varyasyonlar ve tüpün heel etkisi bu kalibrasyon yazılımı ile düzeltilir.
3. Hatalı Piksel Maskeleme (Defective Pixel Mapping)
Üretim aşamasında veya zamanla mekanik/radyatif deformasyonla ölen (dead pixels) veya sürekli doyumda kalan (hot pixels) pikseller tespit edilir. Yazılım, bu piksellerin konumunu haritalandırır ve komşu piksellerden interpolasyon (bölgesel ortalama alma) yöntemiyle eksik veriyi tamamlar.
4. IEC Standards ve Elektriksel Güvenlik Testleri
Cihaz, IEC 60601-1 (Tıbbi Elektrikli Ekipmanlar – Genel Güvenlik) ve IEC 60601-2-54 (Radyografik ve Radyoskopik Ekipmanların Güvenliği) standartlarına uygun olarak test edilmelidir. Özellikle hasta ve operatör temaslı kablosuz/kablolu şarj ünitelerinde gövde kaçak akımı (touch leakage current) ve toprak sürekliliği (earth bond) ölçümleri biyomedikal güvenlik kalibratörleri ile doğrulanmalıdır.
Sık Karşılaşılan Arızalar ve Çözüm Yolları
Düz panel dedektör saha operasyonlarında karşılaşılan donanım ve yazılım tabanlı arızalar sistemli bir arıza arama algoritması gerektirir:
Görüntüde Çizgi/Sütun Kayıpları (Vertical/Horizontal Line Artifacts)
- Nedeni: TFT matrisinin kenarlarında yer alan Gate Driver veya Data Readout IC (Tümleşik Devre) bağlantılarındaki esnek kabloların (TAB/COF bonding) mekanik darbe sonucu kopması veya lehim soğuması.
- Çözüm: Dedektör kalibrasyon arayüzünden Hatalı Sütun Maskeleme yazılımı çalıştırılır. Eğer çizgi sayısı tolere edilebilir sınırların üzerindeyse (genellikle yan yana 3 çizgiden fazla), modül düzeyinde bonding onarımı veya panel değişimi gereklidir.
Görüntü Kalıntısı ve Hayalet Görüntü (Image Lag / Ghosting)
- Nedeni: Bir önceki yüksek dozlu çekimden kalan elektrik yüklerinin TFT veya a-Se/a-Si katmanında hapsolması (charge trapping). Kalibrasyonun güncel olmaması veya aşırı doz kullanımı.
- Çözüm: Cihaza kalıcı erased cycle (temizleme döngüsü) uygulanır. Gain ve Offset kalibrasyonları sırasıyla tekrarlanır. Donanımsal yapı bozulmuşsa dedektörün dinlenme/deşarj süreleri artırılır.
Kablosuz İletişim ve Bağlantı Kopmaları (Wi-Fi Dropouts)
- Nedeni: Dedektör üzerindeki gömülü anten arızaları, 2.4 GHz / 5 GHz çakışmaları veya dahili lityum-iyon pilin voltaj dalgalanmaları.
- Çözüm: Erişim noktası (Access Point – AP) kanal yapılandırması kontrol edilir. Dedektör MAC adresi statik IP ile doğrulanır. Pil iç direnci (ESR) ve şarj döngüsü analiz edilerek ömrünü tamamlamış bataryalar değiştirilir.
Sıkça Sorulan Sorular
Düz panel dedektörlerde DQE (Dedektör Kuantum Verimliliği) ne anlama gelir?
DQE, bir dedektörün üzerine düşen x-ışını fotonlarını ne kadar verimli bir şekilde faydalı görüntü sinyaline dönüştürdüğünü gösteren en temel performans metriğidir. Yüksek DQE değerine sahip bir dedektör, daha düşük x-ışını dozu kullanarak yüksek Sinyal-Gürültü Oranı (SNR) ve netlik sunar.
Dedektör üzerine fiziksel darbe düşmesi durumunda ilk yapılması gereken test nedir?
Mekanik bir darbe veya düşme sonrasında öncelikle fiziksel dış gövde ve karbon fiber yüzey çatlak açısından incelenmelidir. Ardından, iç mekanik/optik hizada kayma olup olmadığını anlamak için homojen bir fantom ile düşük dozlu bir çekim yapılmalı ve piksel düzeyinde dökülme (cluster/pixel loss) veya çizgi arızası olup olmadığını kontrol etmek için Gain Kalibrasyonu ve Hatalı Piksel Haritalandırma testleri çalıştırılmalıdır.
Flat Panel Dedektör kalibrasyonları hangi sıklıkla yapılmalıdır?
Offset kalibrasyonu günlük veya cihaz her açıldığında otomatik olarak yapılmalıdır. Gain (Kazanç) kalibrasyonu ve Hatalı Piksel Tespiti ise üretici talimatlarına bağlı olarak aylık veya 3 aylık periyotlarla yapılmalıdır. Ayrıca, x-ışını tüpü değişimi, jeneratör bakımı veya yazılım güncellemelerinden sonra kalibrasyon süreçleri mutlaka tekrarlanmalıdır.
