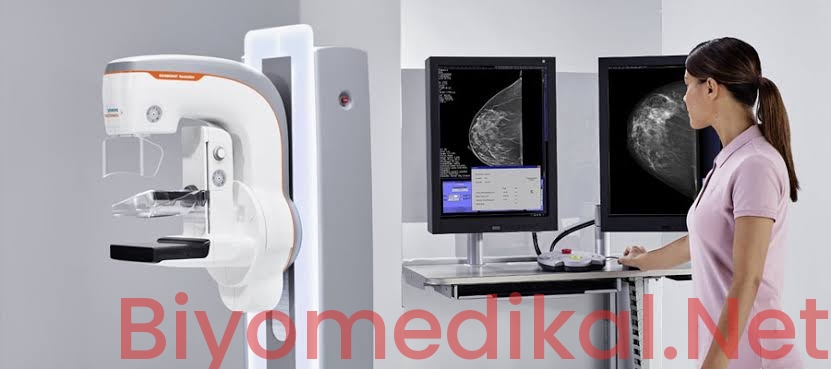

Dijital Mamografi Sistemleri Teknik Analizi
Dijital mamografi sistemleri, meme dokusunun erken evre kanser taramalarında kullanılan, düşük dozda iyonize radyasyon ile yüksek çözünürlüklü görüntü elde etmeyi sağlayan sofistike radyolojik görüntüleme üniteleridir. Modern klinik ortamında, analog sistemlerin yerini alan dijital dedektör teknolojisi (Flat Panel Detector – FPD), görüntü kalitesini maksimize ederken hastanın maruz kaldığı radyasyon dozunu minimize etmektedir. Biyomedikal mühendisliği perspektifinden bu cihazlar; x-ışını tüpü, kompresyon mekanizması, dijital dedektör ve görüntü işleme istasyonundan oluşan karmaşık bir bütünleşik yapıdır.
Çalışma Prensibi ve Temel Bileşenler
Mamografi sistemlerinin temel çalışma prensibi, yumuşak doku kontrastını en üst düzeye çıkarmak için düşük enerjili x-ışınlarının (genellikle 25-35 kVp aralığında) kullanımıdır. Sistem iki ana teknoloji üzerine kuruludur:
- X-Işını Tüpü: Genellikle Molibden (Mo) veya Rodyum (Rh) anod yapısına sahip olup, meme dokusuna uygun spektral özellikli fotonlar üretir.
- Flat Panel Dedektörler (FPD): Doğrudan (Amorf Selenyum) veya dolaylı (Sezyum İyodür) dönüşüm yöntemleri ile x-ışını fotonlarını dijital elektriksel sinyallere dönüştürür.
- Kompresyon Sistemi: Meme dokusunu homojenize ederek doku kalınlığını azaltır, böylece hem saçılan radyasyonu düşürür hem de lezyonların daha belirgin hale gelmesini sağlar.
Klinik Kullanım Alanları ve Avantajları
Radyoloji departmanlarında tarama (screening) ve tanısal (diagnostic) amaçlı kullanılan bu sistemler, özellikle kalsifikasyonların ve mikrokitlelerin tespitinde altın standarttır. Dijital formatın sunduğu avantajlar şunlardır:
- Görüntü üzerinde post-processing (kontrast ayarı, zoom, edge enhancement) yapabilme imkanı.
- PACS (Picture Archiving and Communication System) entegrasyonu ile hızlı veri transferi.
- Düşük doz gereksinimi ile hasta güvenliğinin artırılması.
Teknik Karşılaştırma Tablosu
| Özellik | Analog Mamografi | Dijital (CR) Mamografi | Dijital (DR) Mamografi |
|---|---|---|---|
| Görüntüleme Süresi | Yavaş (Kaset banyo) | Orta | Çok Hızlı (Anlık) |
| Doz Verimliliği | Düşük | Orta | Yüksek |
| Çözünürlük | Yüksek (Film) | Orta | Çok Yüksek (Dedektör) |
Periyodik Bakım, Kalibrasyon ve Güvenlik Testleri
IEC 60601-2-45 standardı uyarınca dijital mamografi sistemlerinin periyodik kontrolleri kritik bir öneme sahiptir. Kalibrasyon süreçleri şu adımları içermelidir:
- Elektriksel Güvenlik: Topraklama direnci ve kaçak akım testleri (IEC 62353 standartlarına uygun).
- Doz Kalibrasyonu: Ortalama Glandüler Doz (AGD) ölçümleri ve fantom testleri.
- Dedektör Kalibrasyonu: Flat-field düzeltmeleri, “gain” ve “offset” kalibrasyonları ile artefakt engelleme.
- Geometrik Doğruluk: Kompresyon kuvveti ve mesafe sensörlerinin kalibrasyonu.
Sık Karşılaşılan Arızalar ve Çözüm Yolları
Saha çalışmalarında en sık karşılaşılan teknik sorunlar genellikle dedektör blokajları ve tüp ısınma hatalarıdır. Dedektör üzerindeki ölü pikseller (dead pixels) yazılımsal maskeleme ile giderilebilirken, sürekli tekrarlayan ‘Communication Error’ hataları genellikle görüntü işleme kartı (Frame Grabber) veya fiber optik kablo bağlantılarından kaynaklanır. Kompresyon motorunda yaşanan mekanik zorlanmalar ise tork sınırlayıcıların veya potansiyometrelerin kontrolünü gerektirir.
Sıkça Sorulan Sorular (SSS)
Dijital mamografide dedektör kalibrasyonu ne sıklıkla yapılmalıdır?
Üretici spesifikasyonlarına bağlı olarak günlük “gain” kalibrasyonu ve aylık “flat-field” testi yapılması, görüntü kalitesinin tutarlılığı açısından zorunludur.
Kompresyon kuvveti neden önemlidir?
Daha az kompresyon, daha fazla doku kalınlığı ve dolayısıyla daha fazla saçılan radyasyon demektir; bu da görüntü kontrastının düşmesine ve tanısal hata riskinin artmasına neden olur.
Doz aşımı uyarıları hangi durumlarda oluşur?
Doz aşımı genellikle meme dokusunun yoğunluğu (densite) ile ilgili yazılım tahminlerinin üzerinde bir ışınlama yapıldığında veya sensör kalibrasyon hatalarında ortaya çıkar.
