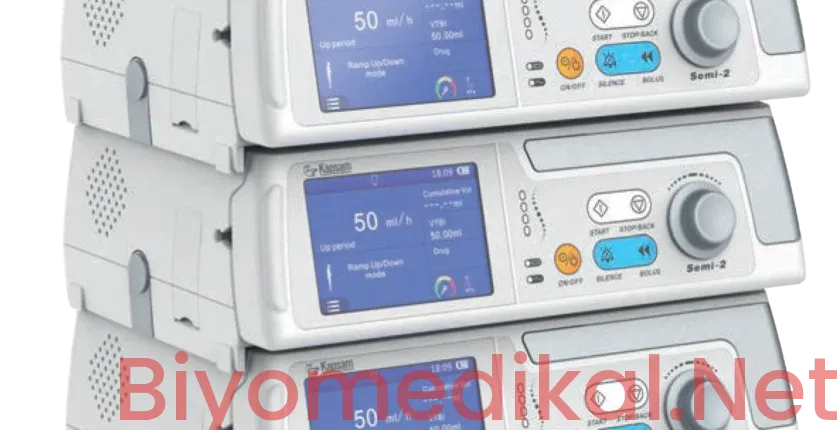

İnfüzyon Pompası Kalibrasyonu, Bakımı ve Arıza Çözümleri

Giriş: Klinik Mühendislikte Hassas Dozajlamanın Önemi

Yoğun bakım üniteleri, ameliyathaneler, yenidoğan servisleri ve onkoloji klinikleri gibi kritik tedavi alanlarında, ilaç ve sıvıların hastaya belirli bir zaman diliminde, son derece hassas oranlarda verilmesi hayati önem taşır. Bu hassasiyeti sağlayan temel tıbbi cihaz olan infüzyon pompalarının güvenli çalışması, doğrudan hasta güvenliği ile ilişkilidir. Cihaz mekanizmasında meydana gelebilecek mikroskobik sapmalar bile hastada toksik etkilere veya yetersiz dozajlamaya yol açabilir. Bu nedenle, infüzyon pompası kalibrasyonu ve bakımı süreçleri, klinik mühendislik ve biyomedikal teknik servis yönetiminin en kritik operasyonel halkalarından birini oluşturmaktadır. Bu makalede, infüzyon cihazlarının teknik anatomisini, kalibrasyon protokollerini ve en sık karşılaşılan arızaların çözüm yollarını derinlemesine inceleyeceğiz.

Çalışma Prensibi ve Temel Bileşenler

İnfüzyon pompaları, sıvıyı kontrollü bir basınçla hastanın damar yoluna iletmek üzere tasarlanmış elektromekanik sistemlerdir. Cihazın çalışma prensibi, kullanılan pompalama mekanizmasına göre değişiklik gösterir. Modern kliniklerde yaygın olarak iki ana mekanizma kullanılır:

• Peristaltik Mekanizma (Volumetrik Pompalar): Esnek bir infüzyon setinin hortumunu ardışık olarak sıkıştıran doğrusal (linear) veya dairesel (rotary) parmakların (peristaltik parmaklar) hareketiyle sıvıyı ileriye doğru iter. Bu mekanizma yüksek hacimli sıvı transferleri için idealdir.
• Şırınga (Perfüzör) Mekanizması: Bir step motorun tahrik ettiği vidalı mil (lead screw) vasıtasıyla şırınga pistonunun son derece hassas adımlarla ileriye doğru itilmesi prensibine dayanır. Mikro-dozajlama gerektiren pediatrik ve yoğun bakım uygulamalarında tercih edilir.

Kritik Sensör Teknolojileri ve Dönüştürücüler

İnfüzyon pompalarının güvenli çalışmasını denetleyen ve geri besleme (feedback) sağlayan bir dizi gelişmiş sensör bulunur:

İnfüzyon Pompası Nedir? Çalışma Prensibi ve Kullanım Alanları

×

• Hava-Hat Sensörü (Air-in-Line Detector): Genellikle ultrasonik piezoelektrik kristaller kullanılır. Sıvı ile havanın akustik empedans farkını ölçerek set içerisinde hava kabarcığı (genellikle 50-100 mikrolitreden büyük) algılandığında infüzyonu durdurur ve alarm verir.
• Basınç Sensörleri (Occlusion Sensors): Setin giriş (upstream) ve çıkış (downstream) hatlarındaki basıncı izleyen piezo-rezistif veya strain-gauge (gerinim ölçer) sensörlerdir. Tıkanıklık durumunda hat içi basınç yükselir ve sensör bu mekanik gerilmeyi elektriksel sinyale dönüştürerek oklüzyon alarmını tetikler.
• Optik Damla Sensörü: Damla odasındaki kızılötesi (IR) alıcı ve verici çifti sayesinde düşen damlaları sayarak akış hızını doğrular.

Klinik Kullanım Alanları ve Avantajları

Hassas sıvı ve ilaç infüzyonu, modern tıbbın vazgeçilmez unsurlarından biridir. İnfüzyon pompaları, manuel serum uygulamalarının sağlayamadığı süreklilik, doğruluk ve güvenlik özelliklerini sunar:

• Yoğun Bakım ve Anestezi: Vazoaktif ilaçlar (dopamin, adrenalin), sedatifler ve anestezikler gibi terapötik indeksi dar olan kritik ilaçların mikrogram düzeyinde hassasiyetle verilmesi.
• Neonatoloji ve Pediatri: Yenidoğanların sıvı hacmi toleransı son derece düşüktür. Bu birimlerde şırınga pompaları kullanılarak 0.1 ml/saat gibi çok düşük akış hızlarında güvenli infüzyon sağlanır.
• Onkoloji: Kemoterapi protokollerinde sitotoksik ilaçların belirli sürelerde ve tam dozunda hastaya ulaştırılması.
• Ağrı Yönetimi (PCA – Hasta Kontrollü Analjezi): Hastanın kendi ağrı durumuna göre güvenli limitler dahilinde kendi dozunu (bolus) uygulayabilmesine imkan tanır.

Teknik Karşılaştırma Tablosu

Aşağıdaki tabloda klinikte sıkça karşılaştırılan üç farklı infüzyon cihazı tipinin teknik parametreleri ve operasyonel sınırları karşılaştırılmıştır:

Periyodik Bakım, Kalibrasyon ve Güvenlik Testleri

İnfüzyon cihazlarının kalibrasyon ve elektriksel güvenlik testleri, uluslararası IEC 60601-1 (Elektriksel Güvenlik) ve IEC 60601-2-24 (İnfüzyon Cihazları Özel Standartları) yönergelerine göre gerçekleştirilmelidir. Biyomedikal departmanları tarafından yılda en az bir kez (veya üretici kılavuzuna göre 6 aylık periyotlarla) şu testler uygulanmalıdır:

1. Akış Hızı ve Hacim Kalibrasyonu (Flow Rate Test)

Cihazın ayarlanan akış hızını ne kadar doğru ilettiğini ölçmek için bir İnfüzyon Cihazı Analizörü (IDA) veya hassas terazi (gravimetrik yöntem) kullanılır. Test adımları:

• Cihaza yeni ve kalibre edilmiş bir set takılır.
• Analizör bağlantısı yapılarak cihaz 10 ml/saat, 100 ml/saat ve 500 ml/saat gibi farklı hedef hızlara ayarlanır.
• Belirlenen süre boyunca (genellikle minimum 15-30 dakika) akan sıvı miktarı analizör tarafından ölçülür.
• Elde edilen akış eğrisi (Trumpet Curve) analiz edilerek sapma oranı hesaplanır. Kabul edilebilir limit volumetrik pompalar için ±%5, şırınga pompaları için ±%2’dir.

2. Oklüzyon (Tıkanıklık) Basınç Testi

Pompanın tıkanıklık durumunda doğru basınçta alarm verip vermediği test edilir:

• İnfüzyon hattı çıkışı analizörün basınç sensörüne bağlanır.
• Cihaz 100 ml/saat hızda çalıştırılır ve hat kapatılarak (oklüzyon oluşturularak) basınç artışı izlenir.
• Cihazın alarm verdiği andaki tepe basınç değeri kaydedilir. Bu değer, cihaz üzerinde ayarlanan oklüzyon limit sınırları (Low, Medium, High) ile karşılaştırılır (Tolerans: ±100 mmHg veya ±0.2 bar).

3. Elektriksel Güvenlik Testleri (IEC 60601-1)

Hasta ile doğrudan temas eden bu cihazlarda elektriksel kaçaklar ölümcül olabilir. Biyomedikal Güvenlik Analizörü kullanılarak şu ölçümler yapılır:

• Toprak Hattı Direnci (Protective Earth Resistance): < 0.2 Ω
• Cihaz Gövde Kaçak Akımı (Enclosure Leakage Current): Normal Şartlarda (NC) < 100 µA, Tek Hata Şartında (SFC) < 500 µA
• Hasta Kaçak Akımı (Patient Leakage Current): NC < 100 µA, SFC < 500 µA

Sık Karşılaşılan Arızalar ve Çözüm Yolları

Klinik mühendislik departmanlarına en sık raporlanan infüzyon pompası arızaları, nedenleri ve teknik çözüm metodolojileri aşağıda listelenmiştir:

Hava Hatası (Air-in-Line Alarm) – Sürekli Yanlış Alarm

Nedeni: Ultrasonik hava sensörünün yüzeyinde biriken ilaç kalıntıları, toz veya sensör kristalinin yaşlanması/hasar görmesi. Set hortumunun sensör yuvasına tam oturmaması.
Çözüm: Sensör yuvası izopropil alkol (%70) ile nemlendirilmiş pamuklu çubukla temizlenir. Setin tam oturduğu kontrol edilir. Sorun devam ederse, servis moduna girilerek hava sensörü kalibrasyon (A/D voltaj) değerleri kontrol edilir; gerekirse sensör kartı değiştirilir.

Oklüzyon Hatası (False Occlusion Alarm) – Hat Açık Olduğu Halde

Nedeni: Basınç sensörünün (strain gauge) kalibrasyonunun bozulması veya mekanik olarak sıkışması. Kalitesiz veya standart dışı infüzyon seti kullanımı (hortum sertliğinin farklı olması).
Çözüm: Pompa kalibrasyon modu üzerinden basınç sensörü sıfırlama (Zero Calibration) işlemi yapılır. Cihaz üreticisinin onayladığı orijinal setler ile test tekrarlanır. Sensör mekanizmasında fiziksel deformasyon varsa sensör modülü yenilenir.

Batarya Hatası (Battery Depleted / Charging Error)

Nedeni: Cihazların sürekli prize takılı bırakılmaması sonucu batarya hücrelerinin (NiMH veya Li-Ion) ömrünü tamamlaması (sulfatlaşma/kapasite kaybı). Şarj devresi üzerindeki sigorta veya entegre arızaları.
Çözüm: Batarya kapasite testi (deşarj testi) uygulanır. Nominal kapasitenin %60’ının altına düşen bataryalar yenisiyle değiştirilir. Şarj voltajı ölçülerek güç kartı kontrol edilir.

Sıkça Sorulan Sorular (SSS)

İnfüzyon pompalarında kalibrasyon sıklığı ne olmalıdır?

Uluslararası standartlar ve üretici kılavuzları uyarınca, infüzyon pompalarının yılda en az bir kez elektriksel güvenlik ve metrolojik kalibrasyon testlerine tabi tutulması zorunludur. Ancak yoğun kullanılan ünitelerde (örneğin yenidoğan yoğun bakım) bu periyodun 6 aya indirilmesi klinik risk yönetimi açısından önerilir. Ayrıca, cihazın düşmesi, sıvı temasına maruz kalması veya büyük bir onarım görmesi durumunda periyoda bakılmaksızın kalibrasyon tekrarlanmalıdır.

Orijinal olmayan infüzyon setlerinin kullanımı cihaz kalibrasyonunu nasıl etkiler?

Volumetrik infüzyon pompaları, belirli bir hortum et kalınlığı, esneklik (durometre) ve iç çapa göre kalibre edilir. Orijinal olmayan veya üretici tarafından onaylanmayan setlerin kullanılması, peristaltik parmakların hortumu sıkıştırma oranını değiştirir. Bu durum, akış hızında %20’lere varan sapmalara ve oklüzyon sensörünün hatalı çalışmasına neden olarak hasta güvenliğini doğrudan tehlikeye atar.

“Kritik Hacim” (Critical Volume) nedir ve klinik açıdan neden önemlidir?

Kritik hacim, cihazda tek bir hata durumu (single fault condition) oluştuğunda, cihaz hatayı algılayıp infüzyonu durdurana kadar hastaya kontrolsüz şekilde aktarılabilecek maksimum sıvı miktarıdır. IEC 60601-2-24 standardına göre bu hacmin sınırlandırılması ve cihaz etiketinde belirtilmesi zorunludur. Özellikle pediatrik hastalarda bu kritik hacmin düşük olması hayati önem taşır.
