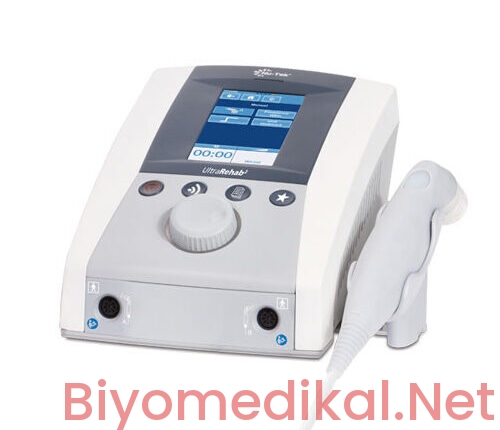

Ultrason Terapi Cihazı Kalibrasyonu ve Teknik Arıza Rehberi

Giriş: Fizik Tedavide Akustik Enerjinin Klinik ve Teknik Önemi

Fizik tedavi ve rehabilitasyon kliniklerinin en dinamik ve yoğun kullanılan modalitelerinden biri olan terapötik ultrason cihazları, derin dokularda termal ve mikromekanik etkiler oluşturarak iyileşme süreçlerini hızlandırır. Ancak bu cihazların klinik etkinliği ve hasta güvenliği, doğrudan yaydıkları akustik gücün doğruluğuna bağlıdır. Hassas bir şekilde yapılmayan Ultrason Terapi Cihazı Kalibrasyonu, hastada derin doku yanıklarına (periosteal ağrı ve nekroz) yol açabileceği gibi, yetersiz dozajlama nedeniyle tedavinin tamamen etkisiz kalmasına da neden olabilir. Klinik mühendislik departmanları ve biyomedikal teknik servisler için bu cihazların metrolojik izlenebilirliğini sağlamak, elektriksel güvenlik testlerini gerçekleştirmek ve piezoelektrik bileşenlerin bütünlüğünü korumak hayati bir sorumluluktur.

Çalışma Prensibi ve Temel Bileşenler

Terapötik ultrason cihazları, ters piezoelektrik etki (inverse piezoelectric effect) prensibine dayanarak çalışır. Cihazın ana gövdesinde bulunan RF (Radyo Frekansı) jeneratörü, şebekeden aldığı elektrik enerjisini yüksek frekanslı (genellikle 1 MHz veya 3 MHz) alternatif akım sinyallerine dönüştürür. Bu yüksek frekanslı elektriksel sinyal, koaksiyel bir kablo aracılığıyla tedavi başlığına (transduser) iletilir.

Tedavi başlığının merkezinde Kurşun Zirkonat Titanat (PZT) gibi yapay piezoelektrik kristaller yer alır. Kristal, üzerine uygulanan alternatif voltajın frekansıyla eş zamanlı olarak genişleyip büzülerek mekanik titreşimler üretir. Bu titreşimler, başlığın ön yüzeyindeki metal plaka (genellikle alüminyum veya paslanmaz çelik) aracılığıyla hastanın dokusuna akustik dalgalar halinde aktarılır. Teknik performansı belirleyen iki kritik parametre şunlardır:

Tens Cihazı Nedir? Çalışma Prensibi ve Klinik Kullanımı

×

• ERA (Effective Radiating Area – Etkin Radyasyon Alanı): Transduser başlığından yayılan akustik enerjinin aktif yüzey alanıdır. ERA değeri, başlığın geometrik alanından her zaman biraz daha küçüktür ve kalibrasyon hesaplamalarında dozaj doğruluğunu doğrudan etkiler.
• BNR (Beam Non-uniformity Ratio – Işın Dışı Homojenlik Oranı): Ultrason demetinin en yoğun olduğu nokta ile ortalama yoğunluğu arasındaki orandır. İdeal bir cihazda BNR oranının 5:1 veya daha düşük olması istenir. Yüksek BNR değerleri, dokuda lokal sıcak noktalar (hot spots) oluşturarak doku hasarı riskini artırır.

Klinik Kullanım Alanları ve Avantajları

Ultrason terapisi, fiziksel tıp ve rehabilitasyonda derin doku penetrasyonu gerektiren patolojilerde birincil tercih olarak kullanılır. Mekanik dalgalar doku içerisinden geçerken absorbe edilir ve bu absorbsiyon moleküler sürtünmeye, dolayısıyla ısı artışına yol açar. Klinik uygulamalar temel olarak iki ana başlıkta incelenir:

1. Termal Etkiler (Sürekli Ultrason)

Kollajen liflerin esnekliğini artırmak, eklem sertliklerini gidermek, lokal kan dolaşımını hızlandırmak ve kas spazmlarını çözmek amacıyla sürekli (continuous) modda yüksek yoğunluklu ultrason uygulanır. Özellikle kronik tendinit, osteoartrit ve eklem kontraktürlerinde derin ısıtma etkisiyle doku elastikiyeti optimize edilir.

2. Non-Termal Etkiler (Kesikli Ultrason)

Akustik akımlanma (acoustic streaming) ve stabil kavitasyon (cavitation) mekanizmaları sayesinde hücre membran geçirgenliği artırılır. Hücre içine kalsiyum girişi hızlandırılarak fibroblast aktivitesi ve protein sentezi uyarılır. Bu mod, akut yumuşak doku yaralanmalarında, ödem yönetiminde ve yara iyileşmesinin proliferasyon evresinde kullanılır.

Teknik Karşılaştırma Tablosu: Parametrik Analiz

Aşağıdaki tablo, terapötik ultrason uygulamalarında kullanılan farklı frekans ve emisyon modlarının teknik ve klinik karakteristiklerini karşılaştırmaktadır:

Periyodik Bakım, Kalibrasyon ve Güvenlik Testleri

Terapötik ultrason cihazlarının metrolojik kontrolü ve elektriksel güvenliği, uluslararası IEC 60601-1 (Tıbbi Elektrikli Cihazlar – Genel Güvenlik) ve IEC 60601-2-5 (Ultrason Terapi Cihazlarının Güvenliği İçin Özel Kurallar) standartlarına göre gerçekleştirilmelidir. Klinik mühendislik birimleri tarafından uygulanması gereken periyodik prosedürler aşağıda listelenmiştir:

1. Akustik Güç Ölçümü ve Kalibrasyon Protokolü

1. Ölçüm Kurulumu: Kalibrasyon işlemi, hassas bir ultrasonik güç ölçer (ultrasound power meter / balance) kullanılarak gerçekleştirilir. Ölçüm tankı, içinde hava kabarcığı barındırmayan gazı alınmış su (degassed water) ile doldurulmalıdır. Normal su kullanımı, akustik dalgaların saçılmasına ve hatalı ölçümlere neden olur.
2. Transduser Sabitleme: Tedavi başlığı, güç ölçerin hedef konisine tam dik (90 derece) açıyla yerleştirilir ve arada hava boşluğu kalmaması sağlanır.
3. Çıkış Gücü Testi: Cihaz farklı güç seviyelerine (örneğin 0.5 W, 1.0 W, 1.5 W, 2.0 W/cm²) ayarlanarak akustik güç ölçer üzerinden gerçek çıkış watt değerleri okunur.
4. Tolerans Limitleri: IEC 60601-2-5 standardına göre, ölçülen akustik güç ile cihaz ekranında ayarlanan güç değeri arasındaki sapma ±%20 limitlerini aşmamalıdır. Bu limitin dışındaki cihazlar kullanımdan çekilmeli ve RF katı ayarlanmalıdır.

2. Elektriksel Güvenlik Testleri (EST)

Cihazın sıvı teması riski yüksek olduğundan (ultrason jeli kullanımı nedeniyle), elektriksel güvenlik testleri kritik önem taşır. IEC 62353 veya IEC 60601-1 standartlarına uygun bir EST analizörü ile şu testler yapılmalıdır:

• Koruyucu toprak iletkenliği direnci ölçümü (≤ 0.2 Ω).
• Cihaz gövde kaçak akımı ölçümü (Normal Durumda ≤ 100 μA, Tek Hata Durumunda ≤ 500 μA).
• Uygulamalı parça (transduser başlığı) kaçak akımı ölçümü.

Sık Karşılaşılan Arızalar ve Çözüm Yolları

Biyomedikal teknik servis süreçlerinde ultrason terapi cihazlarında en sık karşılaşılan teknik problemler ve bunların sistematik çözüm metodolojileri şunlardır:

1. Temas (Coupling) Hatası ve Sensör Arızası

Modern cihazlar, tedavi başlığının hastanın cildine tam temas etmediğini algılayan empedans tabanlı temas kontrol sistemlerine sahiptir. Cihaz sürekli temas hatası veriyorsa:

• Çözüm: Transduser koaksiyel kablosunun iç iletkenlerinde veya ekranlama sargısında kırılma olup olmadığı LCR metre ile ölçülmelidir. Kablo büküldüğünde empedans değişiyorsa kablo veya konnektör grubu yenilenmelidir.

2. Düşük Akustik Çıkış Gücü veya Hiç Güç Üretememe

Cihaz çalışıyor görünmesine rağmen suya sokulduğunda su moleküllerini titreştirmiyorsa (kavitasyon testi başarısız ise):

• Çözüm: Piezoelektrik kristalde mikroskobik çatlaklar oluşmuş olabilir. Kristalin rezonans frekansı kaydığı için RF jeneratörü ile eşleşme (impedance matching) bozulur. Kristal yüzeyi görsel olarak ve empedans analizörü ile kontrol edilmeli, gerekirse transduser başlığı komple değiştirilmelidir.

3. Aşırı Isınan Tedavi Başlığı

Tedavi sırasında başlığın hastaya temas eden metal yüzeyinin aşırı ısınması:

• Çözüm: Bu durum genellikle piezoelektrik kristalin arkasındaki sönümleme (backing) malzemesinin özelliğini yitirmesinden veya kristalin verimsiz çalışarak elektrik enerjisini akustik enerji yerine ısıya dönüştürmesinden kaynaklanır. Başlığın kalibrasyon değerleri kontrol edilmeli, yüksek kayıplı kristal grubu değiştirilmelidir.

Sıkça Sorulan Sorular (SSS)

Ultrason terapi cihazlarının kalibrasyonu hangi sıklıkla yapılmalıdır?

Uluslararası standartlar ve tıbbi cihaz yönetmelikleri uyarınca, terapötik ultrason cihazlarının kalibrasyonu ve elektriksel güvenlik testleri en az yılda bir kez periyodik olarak yapılmalıdır. Yoğun kullanılan kliniklerde veya cihazın düşürülmesi gibi fiziksel şok durumlarında bu süre beklenmeksizin kalibrasyon tekrarlanmalıdır.

Kalibrasyon sırasında neden gazı alınmış su (degassed water) kullanılmalıdır?

Normal musluk suyu veya içme suyu yüksek miktarda çözünmüş hava içerir. Ultrason dalgaları bu sudan geçerken kavitasyon kabarcıkları oluşturur. Bu kabarcıklar akustik enerjiyi yansıtır ve dağıtır, bu da akustik güç ölçerin yanlış düşük değerler okumasına neden olur. Gazı alınmış su, akustik dalgaların minimum kayıpla hedefe ulaşmasını sağlar.

Piezoelektrik kristal hasarı kullanıcı tarafından nasıl anlaşılır?

Kullanıcılar, tedavi başlığının üzerine birkaç damla su damlatıp cihazı yüksek güçte çalıştırarak basit bir kavitasyon testi yapabilirler. Eğer su damlaları sislendirilip (atomizasyon) havaya sıçratılamıyorsa veya başlık tedavi sırasında aşırı ısınıp hastada iğnelenme hissi yaratıyorsa kristal hasarından şüphelenilmeli ve cihaz biyomedikal mühendisliğine teslim edilmelidir.
