Oftalmoloji ve optometri kliniklerinin en temel tanısal cihazları arasında yer alan grafik projektörleri (optotip projektörleri), hastaların görme keskinliğini ve refraksiyon kusurlarını hassas bir şekilde belirlemek amacıyla tasarlanmış opto-mekanik ve elektro-optik sistemlerdir. Doğru bir klinik tanı ve reçeteleme süreci, bu cihazların optik bileşenlerinin mükemmel hizalanmasına, ışık şiddetinin standartlara uygunluğuna ve mekanik disklerin milisaniyeler içinde doğru konuma gelmesine bağlıdır. Bu nedenle, biyomedikal teknik personeli ve klinik mühendisler için grafik projektörü çalışma prensibi ve bakımı süreçlerine hakim olmak, cihazların operasyonel ömrünü uzatmak ve tanı güvenilirliğini sağlamak açısından kritik bir gerekliliktir.
- 1. Çalışma Prensibi ve Temel Bileşenler
- 2. Klinik Kullanım Alanları ve Avantajları
- 3. Teknik Karşılaştırma Tablosu
- 4. Periyodik Bakım, Kalibrasyon ve Güvenlik Testleri
- 4.1. 1. Optik Temizlik ve Hizalama
- 4.2. 2. Lüminans (Parlaklık) Kalibrasyonu
- 4.3. 3. Açısal Boyut ve Mesafe Kalibrasyonu
- 4.4. 4. Elektriksel Güvenlik Testleri (IEC 60601-1)
- 5. Sık Karşılaşılan Arızalar ve Çözüm Yolları
- 5.1. Arıza 1: Cihaz Çalışıyor Ancak Projeksiyon Işığı Yanmıyor
- 5.2. Arıza 2: Slayt Diski Dönmüyor veya Yanlış Karakterde Duruyor
- 5.3. Arıza 3: Yansıtılan Görüntü Bulanık ve Netleştirme Yapılamıyor
- 6. Sıkça Sorulan Sorular (SSS)
- 6.1. Optotip projeksiyon mesafesi neden standart olarak 5 veya 6 metredir?
- 6.2. Halojen ampullü bir grafik projektörünü LED sisteme dönüştürmek mümkün müdür?
- 6.3. Cihazın optik aynalarında lokal kararmalar oluştuğunda ne yapılmalıdır?
Çalışma Prensibi ve Temel Bileşenler

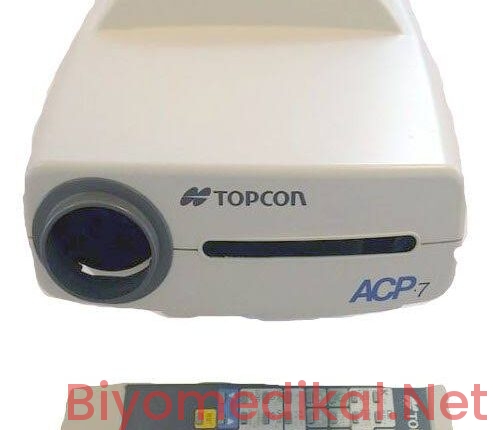

Grafik projektörleri, geleneksel ışıklı tabela (optotip) sistemlerinin projeksiyon teknolojisiyle modernize edilmiş halidir. Cihazın temel çalışma mekanizması; yüksek yoğunluklu bir ışık kaynağından çıkan fotonların, üzerinde mikro-kesim optotipler barındıran dönen bir disk (slayt diski) üzerinden geçerek, mercek grubu vasıtasıyla karşıdaki ekrana yansıtılması esasına dayanır. Modern bir grafik projektörü şu temel bileşenlerden oluşur:
- Işık Kaynağı (Halojen veya LED): Eski nesil cihazlarda yüksek ısı üreten halojen lambalar kullanılırken, yeni nesil sistemlerde yüksek renk geriverim indeksine (CRI) sahip, düşük güç tüketen ve stabil lümen çıkışı sunan LED modülleri tercih edilmektedir.
- Kondansatör ve Kolimatör Mercekler: Işık kaynağından çıkan dağınık ışık demetlerini doğrusal hale getirerek slayt diski üzerine homojen bir şekilde odaklayan optik elemanlardır.
- Adım (Stepper) Motoru ve Slayt Diski: Üzerinde Snellen harfleri, Landolt C halkaları, Tumbling E karakterleri, astigmatizma test çizgileri ve kırmızı-yeşil filtreler gibi klinik test grafiklerini barındıran hassas disktir. Mikroişlemci kontrollü yüksek torklu adım motorları, uzaktan kumandadan gelen sinyale göre diski milisaniyeler içinde ve sıfır sapmayla döndürür.
- Optokuplör (Optik Enkoder) Sensörleri: Slayt diskinin sıfır noktasını (home position) ve hangi test grafiğinin aktif olduğunu mikroişlemciye bildiren geri besleme sensörleridir.
- Projeksiyon Objektifi (Focus Ring): Yansıtılan görüntünün muayene mesafesine (genellikle 5 veya 6 metre) göre netleştirilmesini sağlayan, odak uzaklığı ayarlanabilir çok katmanlı kaplamaya (multi-coated) sahip mercek sistemidir.
Klinik Kullanım Alanları ve Avantajları
Grafik projektörleri, göz hastalıkları polikliniklerinde, optisyenlik müesseselerinde ve refraktif cerrahi öncesi değerlendirme ünitelerinde standart donanım olarak kullanılır. Cihazın sunduğu başlıca klinik testler ve kullanım avantajları şunlardır:
- Görme Keskinliği (Visual Acuity) Testleri: Snellen, Landolt C ve Tumbling E testleri ile hastanın uzaktaki detayları ayırt etme yeteneği ölçülür.
- Astigmatizma Çarkı (Astigmatic Dial): Hastanın astigmatizma aksını ve derecesini belirlemek için kullanılan radyal çizgilerden oluşur.
- Duochrome (Kırmızı-Yeşil) Testi: Küresel (sfirik) düzeltmenin doğruluğunu teyit etmek için kullanılır. Kromatik aberasyon prensibine dayanan bu testte, hastanın kırmızı ve yeşil arka plandaki karakterleri eşit netlikte görmesi hedeflenir.
- Binoküler Denge ve Phoria Testleri: Polarize filtreler kullanılarak her iki gözün koordineli çalışması ve gizli şaşılık (phoria) durumları analiz edilir.
Teknik Karşılaştırma Tablosu
Aşağıdaki tablo, kliniklerde aktif olarak kullanılan farklı grafik projeksiyon teknolojilerinin teknik ve operasyonel parametrelerini karşılaştırmaktadır:
| Teknik Parametre | Halojen Grafik Projektörü | LED Grafik Projektörü | Dijital LCD Grafik Paneli |
|---|---|---|---|
| Işık Kaynağı Ömrü | ~1.000 – 2.000 Saat | ~50.000 Saat | ~30.000 – 40.000 Saat (Panel Ömrü) |
| Güç Tüketimi | 50W – 100W | 10W – 20W | 30W – 60W |
| Isı Üretimi | Yüksek (Aktif fan soğutması gerekir) | Çok Düşük (Pasif soğutma) | Düşük / Orta |
| Mekanik Aşınma | Yüksek (Dönen disk ve motorlar) | Yüksek (Dönen disk ve motorlar) | Yok (Tamamen dijital yazılım) |
| Kontrast Oranı | Orta (Zamanla lamba kararması olur) | Yüksek ve Kararlı | Çok Yüksek (Ayarlanabilir kontrast) |
| Kalibrasyon İhtiyacı | Sık (Optik ve mekanik hizalama) | Düşük (Yalnızca optik odaklama) | Çok Düşük (Yazılımsal mesafe ayarı) |
Periyodik Bakım, Kalibrasyon ve Güvenlik Testleri
Grafik projektörlerinin klinik hassasiyetini koruması ve elektriksel olarak güvenli çalışması için periyodik olarak biyomedikal kalibrasyon ve elektriksel güvenlik testlerine tabi tutulması yasal ve teknik bir zorunluluktur.
1. Optik Temizlik ve Hizalama
Cihazın iç kısmında biriken tozlar, optik verimliliği düşürür ve kontrast kaybına yol açar. Bakım esnasında mercekler ve slayt diski kesinlikle kuru bezle silinmemelidir. Özel optik temizleme solüsyonu (izopropil alkol karışımları) ve mikrofiber bez yardımıyla dairesel hareketlerle temizlik yapılmalıdır. Toz alma işlemlerinde statik elektrik oluşturmayan hava kompresörleri kullanılmalıdır.
2. Lüminans (Parlaklık) Kalibrasyonu
ISO 8596 standardına göre, optotip projeksiyon ekranındaki beyaz alanın parlaklığı (lüminansı) en az 80 cd/m² (candela per square meter) olmalı, ideal olarak 200 cd/m² seviyesinde bulunmalıdır. Kalibratör (Lüksmetre/Lüminansmetre) kullanılarak ekranın merkezinden ve dört köşesinden ölçüm alınmalı, ışık kaynağının yaşlanmasına bağlı lümen düşüşleri tespit edilerek lamba veya LED sürücü kartı üzerinden akım ayarı yapılmalıdır.
3. Açısal Boyut ve Mesafe Kalibrasyonu
Görme keskinliği testlerinin standart olabilmesi için, yansıtılan 1.0 desimal (20/20) büyüklüğündeki bir harfin, hastanın gözünde tam olarak 5 dakikalık yay açısı (5 arcminutes) oluşturması gerekir. Cihazın kurulduğu muayene mesafesi (örn. 5 metre) hassas şerit metre ile ölçülmeli, projeksiyon merceğinin zoom ve odak halkası bu mesafeye göre kilitlenmelidir. Yanlış mesafe kalibrasyonu, hastaların yanlış gözlük numarası almasına neden olur.
4. Elektriksel Güvenlik Testleri (IEC 60601-1)
Cihaz, medikal standartlara uygun olarak IEC 60601-1 elektriksel güvenlik test cihazı ile test edilmelidir. Bu kapsamda aşağıdaki parametreler ölçülmeli ve raporlanmalıdır:
- Toprak hattı sürekliliği (< 0.1 ohm)
- Cihaz gövde kaçak akımı (Normal şartlar altında < 100 µA)
- İzolasyon direnci (> 20 MΩ)
Sık Karşılaşılan Arızalar ve Çözüm Yolları
Biyomedikal departmanlarına en sık bildirilen grafik projektörü arızaları ve bunların teknik çözüm metodolojileri aşağıda detaylandırılmıştır:
Arıza 1: Cihaz Çalışıyor Ancak Projeksiyon Işığı Yanmıyor
Olası Nedenler: Halojen lamba flamanı kopmuş, LED sürücü kartı arızalanmış veya termal sigorta (thermal fuse) aşırı ısınmadan dolayı devreyi kesmiş olabilir.
Çözüm: Öncelikle lamba flamanı multimetre ile kontrol edilmeli, kopuksa değiştirilmelidir. Eğer LED sistem ise LED modülüne giden DC voltaj ölçülmelidir. Fan çalışmıyorsa, cihaz aşırı ısınarak termal korumaya geçmiş olabilir; fan motoru kontrol edilmeli ve gerekirse değiştirilmelidir.
Arıza 2: Slayt Diski Dönmüyor veya Yanlış Karakterde Duruyor
Olası Nedenler: Adım motoru sürücü entegresi (driver IC) yanmış, slayt diski mekanik olarak sıkışmış veya optokuplör (pozisyon sensörü) tozlanarak işlevini yitirmiş olabilir.
Çözüm: Cihazın enerjisi kesilerek slayt diski el ile döndürülmeli, mekanik bir sıkışma olup olmadığı kontrol edilmelidir. Optokuplör sensörlerinin önü izopropil alkol ile temizlenmeli ve osiloskop yardımıyla sensör çıkış sinyalleri (high/low geçişleri) doğrulanmalıdır. Sinyal yoksa sensör değişimi yapılmalıdır.
Arıza 3: Yansıtılan Görüntü Bulanık ve Netleştirme Yapılamıyor
Olası Nedenler: Projeksiyon mercek grubu yuvasından çıkmış, odaklama helis dişlisi aşınmış veya muayene odasındaki yansıtıcı ayna açısı bozulmuş olabilir.
Çözüm: Objektif mercek grubu sökülerek iç merceklerin sabitliği kontrol edilmeli, gevşeyen optik elemanlar sıkıştırılmalıdır. Odaklama halkasının mekanik dişlileri temizlenmeli ve lityum bazlı yüksek ısıya dayanıklı gres ile hafifçe yağlanmalıdır. Projeksiyon mesafesi yeniden kalibre edilmelidir.
Sıkça Sorulan Sorular (SSS)
Optotip projeksiyon mesafesi neden standart olarak 5 veya 6 metredir?
İnsan gözü, 5 metre ve daha uzak mesafelerden gelen ışık ışınlarını paralel olarak algılar. Bu mesafede gözün siliyer kasları tamamen gevşer ve göz dinlenme (akomodasyonsuz) durumuna geçer. Bu durum, refraksiyon kusurlarının en doğru şekilde ölçülmesini sağlar. Alanı dar olan kliniklerde bu mesafe özel aynalama sistemleri ile optik olarak katlanarak elde edilir.
Halojen ampullü bir grafik projektörünü LED sisteme dönüştürmek mümkün müdür?
Evet, mümkündür. Ancak bu işlem sadece ampulü değiştirmekle sınırlı değildir. Halojen lambalar genellikle AC/DC 12V veya 24V yüksek akımla çalışırken, LED’ler sabit akım sürücülerine (constant current drivers) ihtiyaç duyar. Dönüşüm için cihaza uygun bir LED sürücü kartı entegre edilmeli ve LED’in ürettiği ısının uzaklaştırılması için alüminyum soğutucu blok eklenmelidir.
Cihazın optik aynalarında lokal kararmalar oluştuğunda ne yapılmalıdır?
Projeksiyon aynalarında oluşan kararmalar veya gümüş kaplama dökülmeleri, yansıyan ışığın polarizasyonunu ve kontrastını bozar. Bu durum klinik muayenede hastanın harfleri gri görmesine yol açar. Bu tür aynalar temizlenerek düzeltilemez; orijinal yedek parça ile değiştirilmeli veya yüzeyi yüksek yansıtıcılığa sahip (front-surface mirror) medikal aynalar ile yenilenmelidir.
