Fizik Tedavi Ünitelerinde Termoterapi Teknolojisi

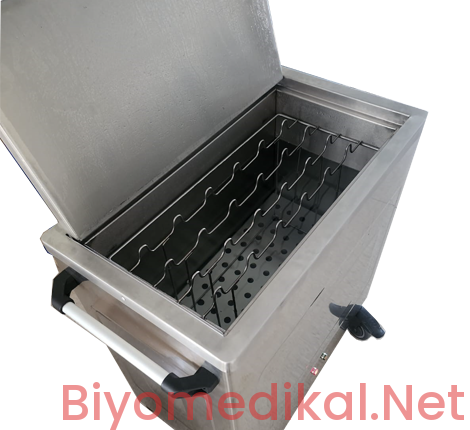

Hotpack ve parafin cihazı, fizik tedavi ve rehabilitasyon merkezlerinde yüzeysel ısı ajanları olarak en sık kullanılan medikal ekipmanlar arasındadır. Termoterapi uygulamalarında doku kan akışını artırmak, kas spazmlarını azaltmak ve eklem sertliğini gidermek amacıyla kullanılan bu sistemlerin, klinik verimliliğinin yanı sıra biyomedikal güvenliği de kritik bir öneme sahiptir. Mühendislik perspektifinden bakıldığında, her iki cihaz da hassas PID (Proportional-Integral-Derivative) kontrol algoritmaları ile donatılmış, yüksek termal atalete sahip sistemlerdir.
Çalışma Prensibi ve Temel Bileşenler
Bu cihazların çalışma mekanizması, kontrollü ısı transferi prensibine dayanır. Sistemler temel olarak şu bileşenlerden oluşur:
- Termostatik Kontrol Birimi: İstenen sıcaklığı korumak için kullanılan mikroişlemcili kontrolcülerdir.
- Rezistanslı Isıtıcılar: Su banyosunu veya parafin tankını homojen şekilde ısıtan daldırma tipi rezistanslar.
- Sıcaklık Sensörleri (NTC/PT100): Tank içerisindeki anlık sıcaklık verisini kontrol kartına ileten hassas algılayıcılar.
- Güvenlik Termostatı: Ana kontrolcünün arızalanması durumunda devreyi keserek aşırı ısınmayı önleyen mekanik veya elektronik limit anahtarları.
Klinik Kullanım Alanları ve Avantajları
Hotpack üniteleri, hidrokolloid paketlerin 70-80°C sıcaklıktaki su içerisinde ısıtılmasıyla kronik ağrı yönetiminde kullanılır. Parafin cihazları ise özellikle el ve ayak gibi distal ekstremitelerde, düşük ısı iletim katsayısı sayesinde daha derin bir ısınma sağlar. Romatoid artrit, fibromiyalji ve post-travmatik rehabilitasyon süreçlerinde vazgeçilmezdirler.
Teknik Karşılaştırma Tablosu
| Özellik | Hotpack Ünitesi | Parafin Cihazı |
|---|---|---|
| Isıtma Ortamı | Su Banyosu | Mineral Yağlı Parafin |
| Çalışma Sıcaklığı | 70°C – 80°C | 50°C – 55°C |
| Uygulama Yöntemi | Konveksiyon (Paket ile) | İndüksiyon/Daldırma |
| Termal İletkenlik | Yüksek | Düşük (Yavaş ısı aktarımı) |
Periyodik Bakım, Kalibrasyon ve Güvenlik Testleri
Biyomedikal mühendisliği standartları gereği, bu cihazlar yıllık periyodik bakıma tabi tutulmalıdır. IEC 60601-1 standardı uyarınca gerçekleştirilmesi gereken işlemler:
- Elektriksel Güvenlik Testleri: Kaçak akım ölçümleri, koruyucu toprak hattı direnci ve yalıtım direnci testleri.
- Sıcaklık Kalibrasyonu: Referans bir sıcaklık ölçer (kalibratör) kullanılarak tankın farklı noktalarındaki sıcaklık sapmalarının ±1°C tolerans içerisinde olduğunun doğrulanması.
- Tank Temizliği ve Korozyon Kontrolü: Rezistans yüzeyinde biriken kireç tabakasının temizlenmesi; korozyon, tank delinmesi veya sızıntı risklerine karşı görsel denetim.
- Güvenlik Termostatı Fonksiyon Testi: Kontrol ünitesinin devre dışı bırakılarak limit termostatın tetikleme sıcaklığının doğrulanması.
Sık Karşılaşılan Arızalar ve Çözüm Yolları
Saha tecrübelerimize göre en sık rastlanan arıza, rezistans üzerindeki kireçlenme sebebiyle cihazın geç ısınması veya termal sigortanın sık atmasıdır. Kontrol kartındaki rölelerin yapışması, cihazın belirlenen sıcaklığı aşmasına neden olabilir. Bu durumda rölelerin kontak dirençleri ölçülmeli ve gerekirse komponent değişimi yapılmalıdır.
Sıkça Sorulan Sorular (SSS)
Parafin cihazında sıcaklık neden dalgalanıyor?
Genellikle PT100 sensörün kireçlenmesi veya kablo bağlantısındaki oksitlenme, direnç değerinin kararsız okunmasına yol açar. Sensörü temizleyin veya kalibrasyonunu güncelleyin.
Hotpack tankında korozyon önlemek için ne yapılmalı?
Paslanmaz çelik tanklarda korozyonu azaltmak için distile su kullanımı önerilir ve periyodik olarak su değişimi ile tank temizliği yapılmalıdır.
Cihaz toprak hattı kaçak akım testini geçemiyor, sebebi nedir?
Rezistansın iç yalıtımının zayıflaması sonucu gövdeye kaçak oluşmaktadır. Rezistansın değişimi, cihazın elektriksel güvenliği açısından zorunludur.
