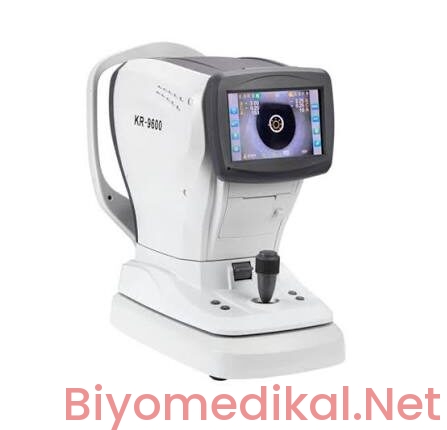

Otorefraktometre Çalışma Prensibi ve Optik Sistem Mimarisi

Modern oftalmoloji ve optometride kırma kusurlarının hızlı, tekrarlanabilir ve objektif tespiti, klinik iş akışlarının temel taşını oluşturur. Tanısal süreçlerin merkezinde yer alan otorefraktometre çalışma prensibi; yakın kızılötesi ışık dalgalarının insan gözünün optik ortamlarından geçerek retinadan yansıması ve bu yansımanın hassas fotodedektör matrisleri üzerinde analiz edilmesi esasına dayanır. Subjektif foropter muayenelerine kıyasla klinisyene saniyeler içinde sferik, silindirik ve aks değerlerini mikron düzeyinde sunan bu sistemler; medikal optik, elektro-optik sensörler, gömülü yazılımlar ve mikromekanik bileşenlerin kusursuz bir entegrasyonudur. Biyomedikal mühendisliği perspektifinden bu cihazları kavramak, hem doğru ölçüm verimliliğini garanti altına almak hem de karmaşık donanım arızalarında hızlı müdahale kabiliyeti kazanmak açısından kritiktir.

Çalışma Prensibi ve Temel Bileşenler

Otorefraktometreler, insan gözünün kırma gücünü ölçmek için temel fizik optik yasalarını ileri seviye görüntü işleme algoritmalarıyla birleştirir. Sistemin çekirdek çalışma mimarisini oluşturan alt bileşenler ve optik dinamikler şunlardır:

• Yakın Kızılötesi (NIR) Işık Kaynağı: Sistemler genellikle 800 nm ila 880 nm dalga boyu bandında ışıma yapan NIR LED veya lazer diyotlar kullanır. Kızılötesi spektrumun tercih edilmesinin iki kritik sebebi vardır: İnsan gözünün pupillası bu ışığa fotopik tepki vererek daralmaz (miyozis engellenir) ve hasta parlamadan rahatsız olmadan doğal pupil açıklığında ölçüm gerçekleştirilir.
• Scheiner İlkesi ve Yarık Açıklık Mimarisi: Klasik otorefraktometreler Christoph Scheiner’in 17. yüzyılda tanımladığı çift delikli optik prensibi modernize eder. Işık demeti iki dar yarıktan geçirilerek retinaya odaklanır. Şayet göz emetrop (kusursuz kırıcılıkta) ise retinada tek bir nokta oluşur; miyop veya hipermetrop gözlerde ise çift görüntü meydana gelir. Bu iki nokta arasındaki sapma açısı ve mesafe, dedektör tarafından kırma kusurunun diyoptri cinsinden karşılığına dönüştürülür.
• Badal Optik Sistemi: Ölçüm merceği ile test edilen göz arasındaki mesafeyi bağımsız kılarak, retinadaki görüntünün boyutunu değiştirmeden yalnızca odak noktasını kaydıran telecentric optik düzenektir. Bu sistem sayesinde odaklama motoru hareket ettikçe açısal büyütme sabit kalır.
• Otomatik Sisleme (Auto-Fogging) Mekanizması: Hastanın cihaza bakarken göz uyumu (akomodasyon) yapmasını engellemek amacıyla dahili fiksasyon hedefi (genellikle sıcak hava balonu veya kır evi görseli) kullanılır. Mikromotor kontrollü mercek grubu, görüntüyü önce retinaya odaklar, ardından kasıtlı olarak pozitif yönde aşırı odaklayarak görüntüyü bulanıklaştırır (sisleme). Bu sayede siliyer kaslar tamamen gevşer ve yalancı miyopi (akomodatif spazm) ölçüm hataları bertaraf edilir.
• Görüntüleme Sensörleri ve CCD/CMOS Dizilimleri: Retinadan yansıyan zayıf ışık sinyali, ışın ayırıcı (beam splitter) prizmalar üzerinden yüksek çözünürlüklü CCD veya CMOS görüntüleme sensörlerine yönlendirilir. Modern sistemlerde halka desenli (ring target) görüntünün sensör üzerindeki elips geometrisi Fourier analizi veya Zernike polinomları kullanılarak çözümlenir; elipsin basıklığı astigmatizma gücünü, yönelimi ise silindir aksını verir.

Klinik Kullanım Alanları ve Tanısal Avantajları

Otorefraktometreler yalnızca rutin gözlük reçetesi oluşturma süreçlerinde değil, gelişmiş oftalmik cerrahi ve takip protokollerinde de yaygın bir kullanım yelpazesine sahiptir:

Oto Refraktometre Kalibrasyonu ve Teknik Bakım Rehberi

×

• Refraktif Cerrahi Öncesi ve Sonrası Değerlendirme: LASIK, PRK ve SMILE gibi lazer refraktif cerrahi prosedürleri öncesinde taban kırma kusurunun objektif doğrulanması ve post-operatif flep iyileşme sürecinin takibinde birincil tarama cihazıdır.
• Pediatrik Oftalmoloji ve Tarama Programları: Kooperasyonu düşük çocuk hastalarda saniyeler içinde ölçüm alabilen el tipi (handheld) veya açık alan (open-field) otorefraktometreler, ambliyopi (göz tembelliği) riskinin erken tespitinde hayati rol oynar.
• Katarakt Cerrahisi ve Göz İçi Lens (IOL) Hesaplamaları: Keratometre entegre modeller (Oto Kerato-Refraktometre), korneanın ön yüzey eğrilik yarıçapını (K1 ve K2 değerleri) korneal yansımalar (Purkinje görüntüleri) üzerinden ölçerek hekimin takılacak IOL gücünü doğru belirlemesini sağlar.
• Kontakt Lens Uyarlamaları: Korneal astigmatizma eksenlerinin ve kurvatür değerlerinin hızlı ölçümü, torik veya gaz geçirgen sert lenslerin korneaya mekanik uyumunun simülasyonunu kolaylaştırır.

Optik Ölçüm Teknolojilerinin Karşılaştırması

Otorefraktometre teknolojisi, klasik Scheiner prensibinden çok noktalı dalga cephesi analizörlerine doğru evrilmiştir. Aşağıdaki tablo güncel klinik sistemlerde kullanılan yaklaşımların teknik farklarını özetlemektedir:

Periyodik Bakım, Kalibrasyon ve Güvenlik Testleri

Otorefraktometrelerin klinik doğruluk sınırları içinde kalabilmesi, düzenli biyomedikal bakım ve metrolojik doğrulamalara bağlıdır. IEC standartlarına ve üretici servis kılavuzlarına göre uygulanması gereken adımlar şunlardır:

• Model Göz (Phantom Eye) ile Metrolojik Doğrulama: Cihazın ölçüm doğruluğu; sertifikalı, bilinen refraktif değerlere sahip (-5.00 D, 0.00 D, +5.00 D ve 2.00 D Silindir @ 90°) kalibrasyon model gözleri kullanılarak test edilmelidir. Kabul edilebilir klinik sapma toleransı sferik ve silindirik değerler için ±0.12 D, aks için ±1° aralığındadır. Bu sınırların aşılması halinde servis moduna girilerek yazılımsal ofset kalibrasyonu yapılmalıdır.
• Optik Yolak ve Ön Cam Temizliği: Hasta tarafındaki objektif penceresi ve fiksasyon aynası zamanla toz, gözyaşı buharı ve parmak izi ile kirlenir. Bu kirlilik NIR ışınlarının saçılmasına yol açarak sensörde gürültüye (noise) neden olur. Temizlikte mutlaka optik sınıf mercek kağıdı ve %99.7 saflıkta izopropil alkol (IPA) kullanılmalı; dairesel hareketlerle merkezden dışa doğru basınç uygulamadan silinmelidir.
• Elektriksel Güvenlik Testleri (IEC 62353 / IEC 60601-1): Otorefraktometreler, hasta ile doğrudan temas eden çene ve alınlık kısımlarına sahip Sınıf I, Tip B veya BF tıbbi cihazlardır. Periyodik olarak koruyucu topraklama direnci (maksimum 0.2 Ω), cihaz gövde kaçak akımı (maksimum 100 µA) ve hasta kaçak akımı test edilip kayıt altına alınmalıdır.
• Mikromekanik Tahrik Sistemlerinin Bakımı: Joystick mekanizması, 3 eksenli (X-Y-Z) adım motorları (stepper motor) ve optik kodlayıcılar (encoder) üzerindeki tozlar temizlenmeli; raylar üretici onaylı ince lityum veya teflon bazlı gres ile yağlanmalıdır. Aşırı yağlama toz birikmesine ve optik eksen kaymalarına yol açar.

Sık Karşılaşılan Arızalar ve Donanımsal Çözüm Yolları

Klinik sahada otorefraktometrelerde karşılaşılan en tipik teknik problemler ve biyomedikal çözüm stratejileri şunlardır:

• Ölçüm Alınamıyor / “Error – Confidence Low” Hatası: Ölçüm ışığı retinadan geri dönmüyor veya sensör sinyali eşik değerin altında kalıyordur. İlk olarak NIR LED ışık kaynağının lümen çıktısı kızılötesi algılayıcı kartlar yardımıyla kontrol edilmelidir. Işık kaynağı sağlamsa, optik yarıklardaki toz tıkanıklığı veya CCD sensör anakartı besleme voltajındaki dalgalanmalar (genellikle +5V veya +12V DC hattı arızası) incelenmelidir.
• Otomatik Odaklama (Auto-Tracking) Kilitlenmesi: Cihaz hastanın gözünü tanıyor ancak X-Y-Z eksenlerinde merkezleyemiyorsa; pupil takip kamerasının önündeki LED aydınlatma dizilimi, eksen limit sensörleri (optokuplörler) ve motor kayış gerginlikleri denetlenmelidir. Optokuplörlerin optik yuvalarında biriken tozlar sahte sınır sinyali üretebilir.
• Fiksasyon Hedefi Bulanık veya Sisleme Yapmıyor: Dahili sisleme lensini hareket ettiren mikro step motor dişli sıyırmış olabilir veya motor sürücü entegresi (IC driver) aşırı ısınma nedeniyle termal korumaya geçmiştir. Mekanik kılavuz vidanın (lead screw) temizliği ve sürücü besleme katı osiloskop ile kontrol edilmelidir.
• Aks Ölçümlerinde Tekrarlanamazlık ve Tutarsızlık: Dönen prizma motorunun devir hızı (RPM) kararsızdır veya encoder pulsları kaçırıyordur. Zamanlama kayışının diş yapısı ve enkoder diskinin optik okuyucu kafası izopropil alkol ile temizlenmeli, sinyal jenerasyonu doğrulanmalıdır.

Sıkça Sorulan Sorular (SSS)

Otorefraktometrelerde neden görünür ışık yerine kızılötesi (NIR) spektrum tercih edilir?

Görünür ışık göze uygulandığında doğal bir fotorefleks olarak pupil hızla büzülür (miyozis). Daralan pupil, retinadan geri dönecek ölçüm ışığının miktarını kritik derecede azaltarak sinyal-gürültü oranını düşürür. Ayrıca görünür ışık şiddetli akomodasyona neden olur. 800-880 nm bandındaki NIR ışık ise insan retinası tarafından neredeyse hiç algılanmadığı için pupillayı daraltmaz ve akomodasyonu tetiklemeden fizyolojik ortamda ölçüm sağlar.

Ölçüm sırasında oluşan “cihaz miyopisi” (instrument myopia) nasıl engellenir?

Cihaz miyopisi, hastanın yakındaki bir optik cihaza baktığını bilmesi sebebiyle istemsiz olarak göz merceğini kırması (akomodasyon yapması) durumudur. Bunu önlemek için cihazlar Badal optik grubu üzerinden otomatik sisleme (auto-fogging) uygular. Hedef görüntü hastanın retinasının arkasına sanal olarak ötelenir; göz odaklanamayacağını anlayınca siliyer kaslarını tamamen gevşetir ve göz sonsuza bakma moduna geçer.

Model göz ile yapılan testlerde silindirik aks açısı hatalı çıkıyorsa ilk müdahale ne olmalıdır?

İlk aşamada model gözün cihaz çeneliğine tam paralellikte ve sıfır tilt açısıyla oturtulduğu mekanik su terazisi veya fikstürle doğrulanmalıdır. Mekanik konumlandırma hatası yoksa, CCD/CMOS sensör rotasyon açısını sabitleyen optik montaj vidalarının gevşeyip gevşemediği kontrol edilir. Donanımsal gevşeme yoksa cihaz servis yazılımı üzerinden Aks Ofset Kalibrasyon Tablosu (Axis Calibration Matrix) güncellenerek açısal kayma sıfırlanmalıdır.
