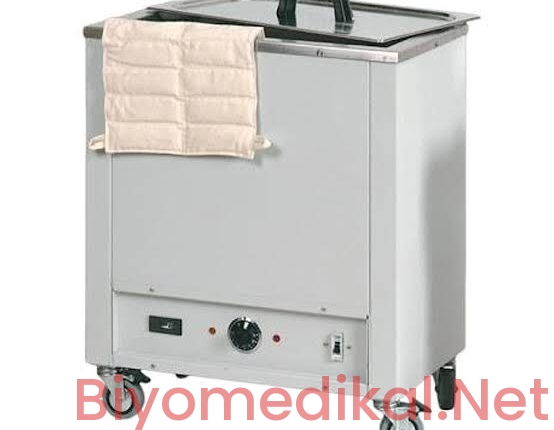

Hotpack ve Parafin Cihazı Bakımı ve Kalibrasyon Rehberi

Hotpack ve Parafin Cihazı Çalışma Prensibi ve Temel Bileşenler

Fizik tedavi ve rehabilitasyon (FTR) kliniklerinin vazgeçilmez termoterapi modalitelerinden olan sıcak paket (hotpack) kazanları ve parafin banyoları, klinik mühendislik departmanlarının en sık servis verdiği cihaz grupları arasındadır. Güvenli ve efektif bir tedavi süreci için Hotpack ve Parafin Cihazı Bakımı hayati önem taşır. Bu cihazların çalışma prensiplerini ve donanımsal bileşenlerini bilmek, arıza tespit ve kalibrasyon süreçlerinin temelini oluşturur.

Hotpack Kazanlarının (Hidrokollatör) Çalışma Mekanizması

Hotpack kazanları, genellikle çift cidarlı paslanmaz çelik (AISI 304 veya 316 kalite) tanklardan üretilir. Tank içerisindeki su, yüksek güçlü (genellikle 1000W – 2000W arası) daldırma tipi tüp rezistanslar (heating elements) vasıtasıyla ısıtılır. Cihazın temel görevi, tank içindeki su sıcaklığını sürekli olarak 70°C ila 80°C (ideal olarak 74°C) arasında sabit tutmaktır. Sıcaklık kontrolü, eski nesil cihazlarda sıvı genleşmeli kapiler termostatlar ile yapılırken, modern cihazlarda mikroişlemci tabanlı PID (Proportional-Integral-Derivative) kontrolörler ve Pt100 veya Pt1000 RTD (Resistance Temperature Detector) sensörleri ile gerçekleştirilir. PID kontrolör, hedef sıcaklığa yaklaşıldığında rezistansa giden enerjiyi darbe genişlik modülasyonu (PWM) veya katı hal rölesi (SSR) üzerinden kesintili vererek sıcaklık aşımını (overshoot) engeller.

Parafin Cihazlarının Çalışma Mekanizması

Parafin banyoları, el ve ayak gibi distal ekstremitelerin tedavisinde kullanılan, parafin mumunun eritilerek sıvı fazda tutulduğu cihazlardır. Parafinin erime noktası yaklaşık 50°C – 54°C arasındadır ve tedavi sıcaklığı 52°C – 57°C aralığında sabitlenmelidir. Parafin cihazlarının iç tankı, homojen ısı dağılımı sağlamak ve lokal sıcak noktaların (hot spots) oluşmasını engellemek amacıyla genellikle ısıtıcı pedlerin tankın dış yüzeyine sarılması (band heater) yöntemiyle ısıtılır. Bu cihazlarda, parafinin düşük termal iletkenliği nedeniyle sıcaklık dalgalanmalarını önlemek için çok daha hassas NTC veya PTC termistörler kullanılır. Ayrıca, ana termostatın arızalanması durumunda parafinin aşırı ısınarak alev almasını veya hastayı yakmasını önlemek için fiziksel olarak devreyi kesen mekanik bir limit termostat (thermal cut-off) seri olarak sisteme bağlanır.

Klinik Kullanım Alanları ve Fizyoterapideki Avantajları

Termoterapi, doku sıcaklığını artırarak lokal metabolizmayı ve kan akışını hızlandırmayı amaçlayan yüzeysel bir ısı uygulamasıdır. Hotpack ve parafin cihazları, klinik ortamlarda farklı endikasyonlara yönelik olarak spesifik avantajlar sunar.

• Vazodilatasyon ve Doku Perfüzyonu: Isı, lokal kan damarlarını genişleterek (vazodilatasyon) o bölgeye giden oksijen ve besin miktarını artırır. Bu durum, inflamasyon sürecinin kronik fazındaki dokuların iyileşmesini hızlandırır ve metabolik atıkların uzaklaştırılmasını kolaylaştırır.
• Kollajen Elastikiyeti: Termal ajanlar, tendon, ligament ve eklem kapsüllerinde bulunan kollajen liflerinin vizkoelastik özelliklerini değiştirerek esnekliği artırır. Bu sayede eklem sertliği (stiffness) azalır ve egzersiz öncesi eklem hareket açıklığı (ROM) optimize edilir.
• Parafin Banyosunun Ekstremite Avantajı: Parafin mumu, sıvı haldeyken el ve ayak parmakları gibi girintili çıkıntılı anatomik yapıları tamamen kaplar. Katılaşırken salgıladığı latent ısı sayesinde dokuya derinlemesine ve homojen bir ısı transferi sağlar. Özellikle Romatoid Artrit, Osteoartrit, Dupuytren kontraktürü ve tetik parmak gibi patolojilerde klinik etkinliği son derece yüksektir.

Teknik Karşılaştırma Tablosu

Aşağıdaki tabloda, kliniklerde yaygın olarak kullanılan sıcak terapi cihazlarının teknik ve operasyonel parametreleri karşılaştırılmıştır:

Periyodik Bakım, Kalibrasyon ve Güvenlik Testleri

Medikal cihazların sürdürülebilir performansı ve hasta güvenliği, sistematik olarak uygulanan koruyucu önleyici bakım ve kalibrasyon protokollerine bağlıdır. Hotpack ve Parafin Cihazı Bakımı süreçlerinde aşağıdaki adımlar eksiksiz uygulanmalıdır:

1. Elektriksel Güvenlik Testleri (IEC 60601-1 Standartı)

Hotpack ve parafin cihazları, yüksek akım çeken rezistanslar içermeleri ve sıvı ortamla doğrudan temas etmeleri nedeniyle elektriksel şok riski en yüksek cihaz gruplarındandır. Bu nedenle, her altı ayda bir IEC 60601-1 standardına uygun bir Elektriksel Güvenlik Analizörü (ESA) ile şu testler yapılmalıdır:

• Koruyucu Topraklama Direnci (Protective Earth Resistance): Şebeke fişinin toprak pini ile cihazın metal gövdesi arasındaki direnç ölçülür. Bu değer 0.2 Ohm’u geçmemelidir.
• Toprak Kaçak Akımı (Earth Leakage Current): Normal durumda ve tek hata durumunda (SFC) ölçülen toprak kaçak akımı, standart limitler dahilinde (normalde < 500 µA) olmalıdır.
• Gövde Kaçak Akımı (Touch Leakage Current): Cihazın iletken olmayan dış yüzeylerinden toprağa akan kaçak akım test edilir (Limit: < 100 µA).

2. Sıcaklık Kalibrasyonu ve Doğrulama

Cihazların termostat doğruluğu, hasta cildinde oluşabilecek termal yanıkları önlemek için kritik öneme sahiptir. Kalibrasyon işlemi şu adımları izler:

1. Cihaz tankı uygun seviyede su veya parafin ile doldurulur ve cihaz çalıştırılarak set değerine (Örn: Hotpack için 74°C) ulaşması beklenir.
2. Sıcaklık kararlı hale geldikten sonra, kalibre edilmiş referans bir dijital termometre ve daldırma tipi hassas sıcaklık probu tankın merkezine yerleştirilir.
3. Tank içindeki sıcaklık dağılımının homojenliğini kontrol etmek amacıyla, tankın en az 5 farklı noktasından (dört köşe ve merkez) sıcaklık ölçümleri alınır (Isıl Haritalama).
4. Ölçülen değerler ile cihaz ekranındaki değerler karşılaştırılır. Kabul edilebilir maksimum sapma (tolerans) hotpack kazanları için ±2.0°C, parafin banyoları için ise ±1.0°C’dir. Sapma bu değerlerin üzerindeyse kontrol kartı üzerindeki ofset ayarı (kalibrasyon potu veya dijital parametre menüsü) üzerinden kalibre edilir.

3. Önleyici Bakım (Preventive Maintenance) Adımları

Cihazın ömrünü uzatmak ve korozyonu önlemek için her üç ayda bir şu işlemler gerçekleştirilmelidir:

• Kireç ve Tortu Temizliği: Hotpack kazanlarındaki su tamamen boşaltılmalı, rezistans ve tank iç yüzeyindeki kireç birikintileri biyomedikal onaylı kireç çözücülerle temizlenmelidir. Kireç tabakası, rezistansın ısı transferini engelleyerek aşırı ısınmasına ve erken arızalanmasına neden olur.
• Parafin Değişimi: Parafin cihazlarındaki mum, kullanıma bağlı olarak kirlenir ve viskozitesini kaybeder. Yılda en az bir kez parafin tamamen boşaltılmalı, tank temizlenmeli ve yeni parafin mumu ile özel parafin yağı (viskoziteyi ayarlamak için) eklenmelidir.
• Sızdırmazlık ve Mekanik Kontroller: Tank tahliye vanaları, kaynak dikişleri ve kapak contaları sızıntı riskine karşı gözle ve elle kontrol edilmelidir.

Sık Karşılaşılan Arızalar ve Çözüm Yolları

Klinik mühendislik uygulamalarında karşılaşılan tipik arıza senaryoları, olası nedenleri ve teknik çözüm yöntemleri aşağıda listelenmiştir:

Arıza 1: Cihaz Güç Alıyor Ancak Isıtmıyor

Olası Nedenler ve Çözüm:
Öncelikle rezistans terminallerindeki voltaj multimetre ile ölçülmelidir. Eğer voltaj varsa ancak akım çekilmiyorsa rezistans açık devre (kopuk) olmuştur; rezistans değiştirilmelidir. Rezistansa voltaj gelmiyorsa, kontrol kartındaki röle veya Solid State Röle (SSR) arızalı olabilir. SSR tetikleme girişindeki DC voltaj (genellikle 3-32VDC) kontrol edilerek arızanın kontrol kartından mı yoksa SSR’den mi kaynaklandığı ayırt edilmelidir. Ayrıca, aşırı sıcaklık limit termostatının (thermal cut-off) devreyi kesip kesmediği kontrol edilmeli, gerekiyorsa resetlenmelidir.

Arıza 2: Sıcaklık Kontrol Dışı Yükseliyor ve Cihaz Aşırı Isınıyor

Olası Nedenler ve Çözüm:
Bu arıza genellikle sıcaklık geri besleme döngüsünün (feedback loop) kesilmesinden kaynaklanır. Pt100 veya NTC sensörünün direnç değerleri oda sıcaklığında ve sıcak suda ölçülerek karakteristik eğrisine uygunluğu doğrulanmalıdır. Sensör açık devre ise sistem sürekli soğuk algılayarak rezistansa tam güç vermeye devam eder. Diğer bir neden ise SSR’nin kısa devre konumunda takılı kalmasıdır (short-circuit failure mode). SSR değiştirilerek sorun çözülür.

Arıza 3: Cihaz Gövdesinde Elektrik Kaçağı Hissedilmesi

Olası Nedenler ve Çözüm:
Rezistansın dış metal kılıfı zamanla korozyona uğrayarak delinebilir ve içindeki magnezyum oksit yalıtım malzemesi su alarak gövdeye kaçak verebilir. Rezistansın izolasyon direnci bir Megohmmetre (Megger) ile 500VDC altında test edilmeli ve değerin > 20 MOhm olduğu doğrulanmalıdır. Düşük izolasyon değerine sahip rezistanslar derhal değiştirilmelidir. Ayrıca binanın veya kliniğin toprak hattının sürekliliği kontrol edilmelidir.

Sıkça Sorulan Sorular (SSS)

Parafin cihazlarında neden sadece medikal sınıf parafin mumu kullanılmalıdır?

Medikal sınıf parafin mumları, hastaların cilt sağlığı düşünülerek saflaştırılmış, alerjen içermeyen ve erime noktası tam olarak 50°C – 54°C arasında kalibre edilmiş özel formülasyonlardır. Endüstriyel veya mum yapımında kullanılan standart parafinlerin erime sıcaklıkları çok daha yüksektir ve içerdikleri yabancı kimyasallar ciltte tahrişe veya ciddi termal yanıklara yol açabilir.

Hotpack kazanlarında neden distile (saf) su kullanılması önerilir?

Şebeke sularında yüksek oranda bulunan kalsiyum ve magnezyum iyonları, ısı altında çözünürlüklerini kaybederek tank çeperinde ve rezistans yüzeyinde kireç (kalsiyum karbonat) tabakası oluşturur. Bu tabaka ısı yalıtkanı görevi görerek rezistansın aşırı ısınmasına, enerji tüketiminin artmasına ve nihayetinde rezistansın patlamasına yol açar. Distile su kullanımı kireçlenmeyi sıfıra indirerek cihaz ömrünü uzatır.

Sıcaklık limit termostatı (thermal cut-off) neden bypass edilmemelidir?

Limit termostat, cihazın elektronik kontrol kartı veya ana rölesi arızalandığında rezistansa giden gücü fiziksel olarak kesen son güvenlik duvarıdır. Bu termostatın bypass edilmesi (köprülenmesi), cihazın kontrolsüz şekilde ısınarak suyun kaynamasına, parafinin alev almasına ve klinikte yangın çıkmasına doğrudan davetiye çıkarır. Arızalı limit termostatlar asla köprülenmemeli, her zaman orijinal parça değeri ile değiştirilmelidir.
