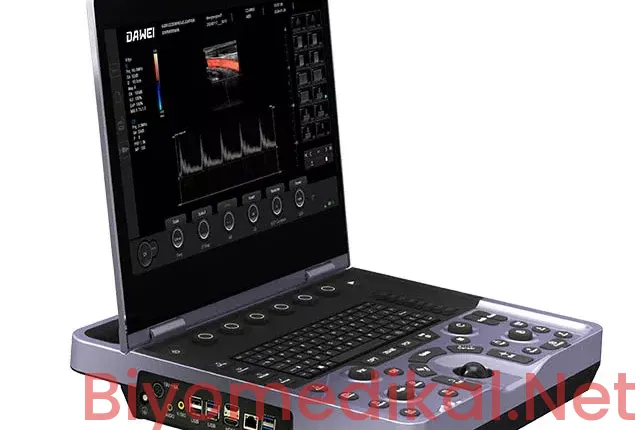

POCUS Ultrason Cihazı Çalışma Prensibi, Bakım ve Kalibrasyonu

Son yıllarda yatak başı tanı süreçlerinde çığır açan POCUS ultrason cihazı (Point-of-Care Ultrasound), modern klinik mühendislik ve biyomedikal teknolojinin ulaştığı en kritik entegrasyonlardan birini temsil etmektedir. Geleneksel hantal konsol tipi sistemlerin yerini alan bu kompakt ve yüksek çözünürlüklü tıbbi cihazlar; kritik bakım, acil tıp ve anesteziyoloji birimlerinde hastanın yanından ayrılmadan saniyeler içinde tanısal hemodinamik veri toplamayı mümkün kılmaktadır. Biyomedikal yönetim açısından ise bu cihazların minyatürize edilmiş akustik donanımları, hassas transdüser yapıları ve lityum-iyon batarya mimarileri, periyodik kalite kontrol ve IEC elektriksel güvenlik süreçlerini kritik bir mühendislik sorumluluğu haline getirmektedir.

Çalışma Prensibi ve Temel Bileşenler

POCUS sistemleri, klasik darbeli eko (pulse-echo) prensibine dayanmakla birlikte, sinyal işleme zincirini doğrudan transdüser sapına veya avuç içi boyuttaki ana işlemci modülüne entegre eden ileri mikroelektronik mimarilere sahiptir.

• Akustik Transdüser Mimarisi: Geleneksel PZT (Kurşun Zirkonat Titanat) piezoelektrik seramiklerin yanı sıra yeni nesil sistemlerde CMUT (Capacitive Micromachined Ultrasonic Transducers) silikon çip teknolojisi kullanılmaktadır. CMUT teknolojisi, tek bir yarı iletken yonga üzerine binlerce mikromekanik zar yerleştirerek geniş frekans bant genişliği (1-20 MHz) sunar; bu sayede tek bir prob ile hem derin vasküler/kardiyak hem de yüzeyel kas-iskelet taramaları yapılabilir.
• Hüzmeleme (Beamforming) ve Sayısallaştırma: Yüksek hızlı Analog-Dijital Dönüştürücüler (ADC) vasıtasıyla prob başlığında sayısallaştırılan RF (radyo frekans) sinyalleri, minyatür FPGA (Field Programmable Gate Array) veya DSP (Dijital Sinyal İşlemci) donanımlarında dijital hüzmeleme işlemine tabi tutulur. Zaman gecikmeli dinamik odaklama yapılarak B-Mode, M-Mode, Renkli Doppler ve Power Doppler görüntüleri optimize edilir.
• Kenar Yapay Zeka (Edge AI) Algoritmaları: Entegre NPU (Sinirsel İşlem Birimi) yongaları, prob üzerinden gelen ham akustik veriyi gerçek zamanlı işleyerek organ sınırlarını segmente eder, B-çizgilerini otomatik sayar ve Sol Ventrikül Ejeksiyon Fraksiyonu (LVEF) hesaplamalarını operatör bağımsız gerçekleştirir.
• Güç Yönetimi ve Termal Dağılım: Kompakt gövde içinde fan bulunmaması sebebiyle iletimsel (conductive) pasif soğutma blokları ve grafen katmanlar kullanılır. Aşırı ısınmayı önlemek adına transdüser yüzey sıcaklığı sürekli izlenir ve IEC 60601-2-37 gereği doku temas yüzeyinin 41°C’yi aşması firmware seviyesinde engellenir.

Klinik Kullanım Alanları ve Avantajları

POCUS ultrason cihazı, zaman kısıtlı acil müdahalelerde ve invaziv girişimlerde hekimin kılavuzluk hassasiyetini maksimize eder. Acil servislerde travma hastalarının değerlendirilmesinde eFAST (Extended Focused Assessment with Sonography for Trauma) protokolü uygulanarak plevral ve peritoneal boşluklardaki serbest sıvı dakikalar içinde tespit edilir. Yoğun bakım ünitelerinde ise BLUE (Bedside Lung Ultrasound in Emergency) protokolü ile akut solunum yetmezliğinde pnömotoraks, interstisyel sendrom veya pulmoner ödem ayrımı invaziv olmayan yoldan yapılır.

Kardiyak değerlendirmede (FoCUS – Focused Cardiac Ultrasound) perikardiyal efüzyon, tamponad ve kardiyak kontraktilite hızla incelenirken; anesteziyoloji birimlerinde periferik sinir blokajları ve santral venöz kateterizasyon işlemleri doğrudan ultrason kılavuzluğunda yapılarak iyatrojenik vasküler ponksiyon riski %90’a varan oranlarda azaltılmaktadır.

Teknik Karşılaştırma Tablosu

Aşağıdaki tablo, sağlık tesislerinde değerlendirilen geleneksel sistemler ile yeni nesil mobil ultrason çözümlerinin teknik ve klinik parametrelerini kıyaslamaktadır:

Periyodik Bakım, Kalibrasyon ve Güvenlik Testleri

POCUS cihazlarının arıza payı bırakmayan tanısal hassasiyetini korumak için Biyomedikal Mühendisliği birimleri tarafından düzenli koruyucu bakım ve metrolojik doğrulamalar uygulanmalıdır. Süreç, uluslararası biyomedikal standartlar doğrultusunda şu adımları içerir:

1. Görsel ve Mekanik Muayene: Akustik lens yüzeyinde mikro çatlak, soyulma, kabarma veya kimyasal dezenfektan kaynaklı delaminasyon kontrol edilir. Transdüser kablosunun (varsa) bükülme noktalarındaki elektromanyetik zırh yıpranmaları ve konnektör pinlerinin oksidasyonu denetlenir.
2. Akustik Performans ve Fantom Doğrulaması: Cihazın derinlik, aksiyel ve lateral çözünürlük parametreleri Doku Benzetimli Akustik Fantom (Tissue-Mimicking Phantom) kullanılarak test edilir. Derinlik ölçüm hatası referans fantom çizgilerine göre ±%2 veya ±1 mm sınırları içerisinde kalmalıdır. Kist benzeri lezyonların kontrast çözünürlüğü ve ekojenite homojenliği incelenir.
3. Elektriksel Güvenlik Testleri (IEC 62353 / IEC 60601-1): Şarj adaptörü üzerinden şebekeye bağlı çalışan cihazlarda Koruyucu Topraklama Direnci (≤ 0.2 Ω), Gövde Kaçak Akımı (≤ 100 µA normal koşulda, ≤ 500 µA tek hata koşulunda) ve Transdüser Hasta Kaçak Akımı (Tip BF veya CF ekipman sınırları) biyomedikal analizörler ile ölçülmelidir.
4. Akustik Güç Güvenliği (IEC 60601-2-37): Mekanik İndeks (MI ≤ 1.9) ve Termal İndeks (TI ≤ 6.0) yazılımsal sınırlayıcılarının doğruluğu teyit edilir; bu değerler dokuda kavitasyon ve termal nekroz oluşumunu engellemek için regüle edilmiştir.
5. Batarya Performans Testi: Cihazın şarj-deşarj döngüleri incelenir; sürekli tarama altında en az 60-90 dakika operasyonel çalışma sağlayamayan lityum hücre blokları değiştirilir.

Sık Karşılaşılan Arızalar ve Çözüm Yolları

Klinik sahada yoğun kullanılan bu kompakt cihazlarda meydana gelen arızalar genellikle mekanik darbeler, transdüser hasarları veya yazılım kaynaklıdır:

• Ekranda Dikey Siyah Çizgiler (Drop-out): Akustik dizilimdeki piezoelektrik elemanların kırılması veya CMUT hücresinin fiziksel darbe sonucu hasar görmesi ile oluşur. Sinyal işleme kartındaki transdüser arayüz pinleri multimetre veya skop ile taranmalı; arızalı kanal transdüser kaynaklıysa prob değişimi yapılmalıdır.
• Aşırı Isınma Uyarısı ve Cihazın Kapanması: Yüksek frekanslı Renkli Doppler veya sürekli dalga (CW) modunda prob sıcaklığı emniyet eşiğini aştığında cihaz kendini korumaya alır. Çözüm olarak pasif soğutma termal pedlerinin yenilenmesi, firmware termal kalibrasyonunun gözden geçirilmesi ve ortam sıcaklığının kontrol edilmesi gerekir.
• Kablosuz Bağlantı Kopması ve Görüntü Gecikmesi (Latency): Wi-Fi Direct veya Bluetooth tabanlı el tipi sistemlerde ortamdaki RF enterferansı (hastane Wi-Fi ağları, telemetri sistemleri) paket kaybına yol açar. Frekans bandının 5 GHz kanalına çekilmesi, ağ yapılandırmasının güncellenmesi veya doğrudan şifrelenmiş P2P protokolünün kullanılması sorunu giderir.
• Zayıf Penetrasyon ve Düşük Sinyal-Gürültü Oranı (SNR): Akustik lens arkasındaki empedans eşleme katmanının (matching layer) ayrılması akustik enerjinin doku yerine prob içinde geri yansımasına neden olur. Probun empedans analizi yapılmalı, lens delaminasyonu varsa prob üretici servisinde rekondisyon işlemine tabi tutulmalıdır.

Sıkça Sorulan Sorular (SSS)

POCUS cihazlarında fantom testleri hangi sıklıkla gerçekleştirilmelidir?

Uluslararası Tıbbi Fizik ve Klinik Mühendislik kılavuzlarına göre rutin kalite güvence (QA) fantom testleri en az yılda bir kez uygulanmalıdır. Ancak acil servis ve yoğun bakım gibi cihazın düşme ve darbe riskinin yüksek olduğu birimlerde 6 aylık periyotlar önerilmektedir.

CMUT transdüserlerin klasik piezoelektrik transdüserlere üstünlüğü nedir?

CMUT teknolojisi, silikon gofret üzerinde mikro boyutta üretildiği için üretim maliyetini düşürür, akustik empedansın insan dokusuna uyumunu kolaylaştırır ve çok daha geniş bir çalışma frekansı sağlayarak tek bir probun hem kardiyak hem vasküler tarama yapmasına imkan tanır.

POCUS ultrason problarının dezenfeksiyonunda nelere dikkat edilmelidir?

Cihaz probları narin akustik lens kaplamalarına sahiptir. Alkol bazlı sert solventler lens polimerini kurutarak çatlatır ve delaminasyona sebep olur. Üreticinin onayladığı kuaterner amonyum veya hidrojen peroksit bazlı mendiller kullanılmalı; invaziv girişimlerde yüksek düzey dezenfeksiyon (Glutaraldehit veya OPA) yönergelerine prob daldırma derinliği aşılmadan uyulmalıdır.
