Modern tıbbın en büyük başarılarından biri, vücudun içini ameliyatsız bir şekilde görüntüleyebilmektir. Bu alandaki en kritik teknolojilerden biri olan anjiyografi cihazı, özellikle kalp ve damar hastalıklarının teşhis ve tedavisinde devrim yaratmıştır. Halk arasında "anjiyo cihazı" olarak bilinen bu sistem, karmaşık bir mühendislik ve yazılım harikasıdır. Peki, bu cihaz tam olarak nedir, ne işe yarar ve hangi parçalardan oluşur?

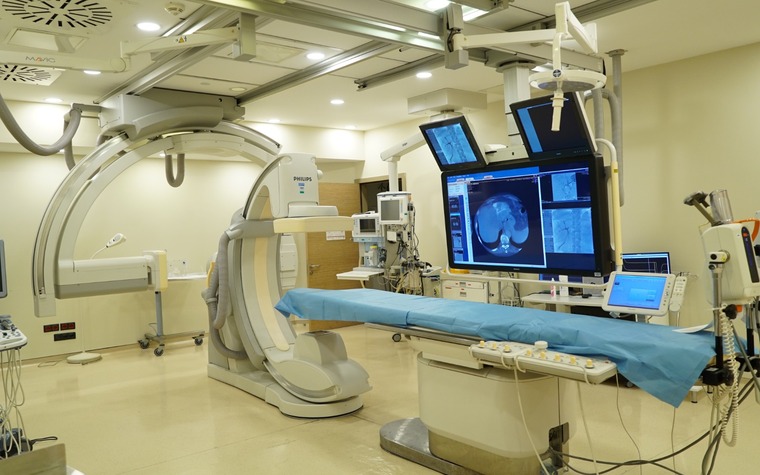

Anjiyografi Cihazı Nedir?
Anjiyografi cihazı, vücuttaki kan damarlarının (arterler ve venler) ve lenf damarlarının iç yapısını, X-ışınları (floroskopi) kullanarak gerçek zamanlı ve yüksek çözünürlüklü olarak görüntüleyen tıbbi bir cihazdır. Temel çalışma prensibi, damar yoluna verilen kontrast maddenin (boya) X-ışınlarını tutması ve bu sayede damarların bir harita gibi ortaya çıkarılmasıdır.
Bu sistem sadece bir röntgen cihazı değildir; aynı zamanda bir girişimsel görüntüleme platformudur. Anjiyografi cihazları, basit bir teşhis aracından çıkarak, balon ve stent gibi tedavi edici işlemlerin eş zamanlı olarak yapılabildiği ameliyathanelere (anjiyo laboratuvarlarına) dönüşmüştür. Günümüzde kullanılan sistemler, geleneksel anjiyografinin ötesinde Dijital Subtract Anjiyografi (DSA) , 3D rotasyonel anjiyografi ve damar içi ultrason gibi ileri teknolojilerle entegre çalışır.


Anjiyografi Cihazı Ne İşe Yarar?
Anjiyografi cihazının en temel işlevi, kan akışını ve damar yapısını anlık olarak göstererek doktorlara "yol haritası" sunmaktır. Kullanım alanları teşhis ve tedaviyi iç içe geçirmiştir:
1. Tanı Amaçlı Kullanım

• Koroner Arter Hastalıkları: Kalbi besleyen damarlardaki daralma (stenoz) veya tıkanıklıkları net bir şekilde gösterir. Göğüs ağrısının sebebini anlamak için altın standarttır.

• Serebral Anjiyografi: Beyin damarlarındaki anevrizma (baloncuk), arteriyovenöz malformasyon (AVM) veya pıhtıları tespit eder.

• Periferik Anjiyografi: Kol, bacak ve böbrek damarlarındaki darlıkları teşhis eder.

• Pulmoner Anjiyografi: Akciğer damarlarındaki pıhtıyı (pulmoner emboli) kesin olarak teşhis eder.


2. Tedavi Amaçlı Kullanım (Girişimsel Radyoloji ve Kardiyoloji)
Cihaz, tedavi sırasında da sürekli görüntüleme yaparak kılavuzluk eder. Bu işlemlere örnekler şunlardır:

• Balon Anjiyoplasti ve Stent Yerleştirme: Daralmış damara balonla girilip genişletilmesi ve stent adı verilen kafesin yerleştirilmesi işlemi tamamen bu cihazın kılavuzluğunda yapılır.

• Anevrizma Koilleme: Beyindeki baloncuğun içine kateterle girilip platin sarmallarla (koil) doldurulması.

• Transarteriyel Kemoembolizasyon (TAKE): Kanserli dokuyu besleyen damarların bulunup tıkanması.

• Elektrofizyolojik Çalışmalar ve Ablasyon: Ritim bozukluklarının kaynağının bulunup yakılması.


Anjiyografi Cihazı Hangi Parçalardan Oluşur?
Bir anjiyografi sistemi, karmaşık bir mekanik, elektronik ve yazılımsal entegrasyondur. Ana bileşenler şunlardır:
1. X-Işını Tüpü ve Jeneratörü
Sistemin kalbidir. Yüksek ısıya dayanıklı, sürekli ve düşük dozda X-ışını üretebilen özel bir tüptür. Jeneratör ise tüpe gerekli yüksek voltajı (genellikle 125 kV'a kadar) ve akımı (1000 mA ve üzeri) sağlar. Uzun süren girişimsel işlemlerde kesintisiz çalışabilmesi için güçlü bir soğutma sistemine sahiptir.
2. Görüntü Alıcı (Dedektör/Dijital Flat Panel)
Hastadan geçen X-ışınlarını yakalayıp dijital sinyale çeviren kısımdır. Eski sistemlerde "görüntü yoğunlaştırıcı" tüpler kullanılırken, modern cihazlarda Düz Panel Dedektörler (Flat Panel Detector - FPD) bulunur. Bu dedektörler, daha yüksek çözünürlük, daha geniş dinamik aralık ve daha az bozulma (distorsiyon) sağlar. FPD, gelen X-ışınlarını doğrudan elektrik sinyaline çevirerek ham görüntüyü oluşturur.
3. C-Kollu Mekanik Sistem
Adını "C" harfine benzeyen şeklinden alır. X-ışını tüpü ve dedektör bu kolun iki ucuna karşılıklı olarak yerleştirilmiştir.

• Hareket Kabiliyeti: Motorlu sistem sayesinde C-kol; dönebilir (rotasyon), açılanabilir (angülasyon) ve yukarı-aşağı hareket edebilir. Bu, masadaki hastayı hareket ettirmeden her açıdan görüntü alınmasını sağlar.

• Pozisyon Hafızası: Sık kullanılan açıları hafızaya alıp otomatik olarak o pozisyonlara dönebilir.


4. Hasta Masası
Karbon fiber malzemeden yapılmış, X-ışını geçirgenliği yüksek, ince ama dayanıklı bir masadır. Uzunlamasına, yanlara ve baş-ayak yönüne serbestçe hareket edebilir (floating özellik). Bu sayede doktor, kateteri ilerletirken görüntü alanını masayı hareket ettirerek takip edebilir.
5. Görüntü İşleme Bilgisayarı ve Monitör Sistemi
Sistemin beynidir.

• Görüntü İşlemcisi: Dedektörden gelen ham veriyi gerçek zamanlı olarak işler, gürültüyü azaltır, kontrastı artırır ve en kritik özellik olan Dijital Subtract Anjiyografi (DSA) işlemini gerçekleştirir. DSA, kontrast madde verilmeden önceki bir kareyi (maske) sonraki görüntülerden çıkararak sadece damar yapısının görünmesini sağlar.

• Monitörler: Genellikle operatör masasında ve hasta başında, yüksek parlaklık ve çözünürlüğe sahip çoklu tıbbi monitör sistemi bulunur. Canlı floroskopi, DSA görüntüleri ve hastanın yaşamsal bulguları bu ekranlarda eş zamanlı izlenir.


6. Kontrol Konsolu ve Yazılım
Doktorun ve teknisyenin cihazı kontrol ettiği paneldir. Masanın ve C-kolun hareketleri, X-ışını dozu, görüntü kaydı ve geri oynatma gibi tüm fonksiyonlar buradan yönetilir. Gelişmiş yazılımlar şunları mümkün kılar:

• 3D Rotasyonel Anjiyografi: C-kol hasta etrafında 200 dereceden fazla dönerek yüzlerce görüntü alır ve bilgisayar bu görüntüleri birleştirerek damarın üç boyutlu bir modelini oluşturur (BT benzeri görüntü).

• Stent Boost / ClearStent: Yerleştirilen stentin detaylı olarak görüntülenip tam açılıp açılmadığının değerlendirilmesini sağlayan filtreleme teknolojileri.

• Otomatik Doz Kontrolü: En düşük radyasyon dozuyla en iyi görüntüyü almayı sağlayan yapay zeka destekli sistemler.


7. Kontrast Madde Enjektörü (Otomatik)
Hastaya belirli bir hız ve miktarda kontrast madde vermek için kullanılan bilgisayar kontrollü bir pompadır. Manuel enjeksiyona göre çok daha homojen ve güvenli bir boya dağılımı sağlar. Isıtıcı bölmesi sayesinde kontrast maddeyi vücut sıcaklığında tutarak akışkanlığını optimize eder.
8. Güvenlik Sistemleri

• Radyasyon Koruyucuları: Hastaya ve sağlık personeline minimal doz prensibiyle çalışan kurşun eşdeğeri askılı kurşun camlar, masa altı korumaları ve tavan askılı koruyucu ekranlar.

• Doz Takip Sistemi: Hastanın maruz kaldığı toplam radyasyon dozunu (Doz-Alan Ürünü - DAP) anlık olarak ölçer ve kaydeder.

• Acil Durdurma Butonları: Cihazın tüm motorlu hareketlerini ve X-ışınını anında kesen butonlardır.


Anjiyografi cihazı, sadece bir görüntüleme aracı olmanın ötesinde, minimal invaziv cerrahinin (kapalı ameliyat) temel taşıdır. X-ışını fiziği, ileri robotik mekanik, yüksek hızlı veri işleme ve sofistike yazılım algoritmalarını bir araya getiren bu sistemler, her yıl milyonlarca insanın hayatını kurtaran hassas müdahalelere olanak tanır. Bileşenlerinin uyum içinde çalışması, doktorlara insan vücudunun en karmaşık yapılarından biri olan damar ağında, adeta bir navigasyon cihazı hassasiyetiyle ilerleme imkanı sunmaktadır.
