Foropter Cihazlarının Yapısı, Blok Diyagramı ve Detaylı Arıza Çözüm Rehberi

Giriş ve Klinik Önemi

Göz muayenelerinin ve refraksiyon testlerinin en temel enstrümanlarından biri olan foropter (refraktör), hastaların kırma kusurlarının (miyopi, hipermetropi, astigmatizma ve presbiyopi) tespiti ile binoküler vizyon dengesinin kurulmasında kullanılan son derece hassas optik-mekanik bir cihazdır. Geleneksel deneme gözlüğü kutularının otomatikleştirilmiş ve kompakt bir versiyonu olarak geliştirilen bu sistemler, göz hekimlerinin ve optometristlerin saniyeler içerisinde yüzlerce farklı mercek kombinasyonunu hastanın görüş aksına getirmesine olanak tanır.

Teknolojik gelişim süreci içerisinde manuel mekanik cihazlardan, tam otomatik ve dijital refraksiyon sistemlerine kadar evrilen foropterler, günümüzde objektif ölçüm cihazları (otorefraktometre ve lensmetre) ile entegre çalışarak muayene sürelerini optimize etmekte ve insan hatasını asgari düzeye indirmektedir. Optik merkezleme hassasiyeti, dioptrik doğruluk ve mekanik bileşenlerin sıfır boşluk (backlash) ile çalışması, hastaya reçete edilecek nihai gözlük veya kontakt lens değerlerinin güvenilirliği açısından hayati önem taşır. Bu doğrultuda, cihazın anatomisinin, fonksiyonel blok diyagramının, kronik mekanik-elektronik arızalarının ve marka bazlı çözüm yollarının derinlemesine anlaşılması, hem klinik verimlilik hem de biyomedikal teknik servis süreçleri için kritik bir gereksinimdir.

Foropter Cihazlarının Yapısal ve Optik Anatomisi

Bir foropter cihazı, karmaşık bir mekanik dişli ve şanzıman sistemi üzerine konumlandırılmış onlarca optik mercek, filtre ve prizmadan oluşur. Muayene sürecinin hassasiyeti göz önünde bulundurulduğunda, cihazı oluşturan parçaların yapısal özellikleri ve klinikteki işlevleri şu şekilde kategorize edilmektedir:

Foropter Cihazı Nedir? Ne İçin Kullanılır? Çalışma Mantığı ve Detaylı Rehber

×

Yapısal ve Optik Bileşenler Tablosu

Foropter Cihazı İşlevsel Blok Diyagramı ve Veri Akışı

Modern bir foropter cihazının çalışma prensibi, kullanıcının fiziksel veya dijital olarak başlattığı konum değiştirme talebinin optik elemanlara aktarılması, ışık yolunun (muayene açıklığının) modifiye edilmesi ve elde edilen verilerin sistem bileşenleri arasında iletilmesi temeline dayanır.

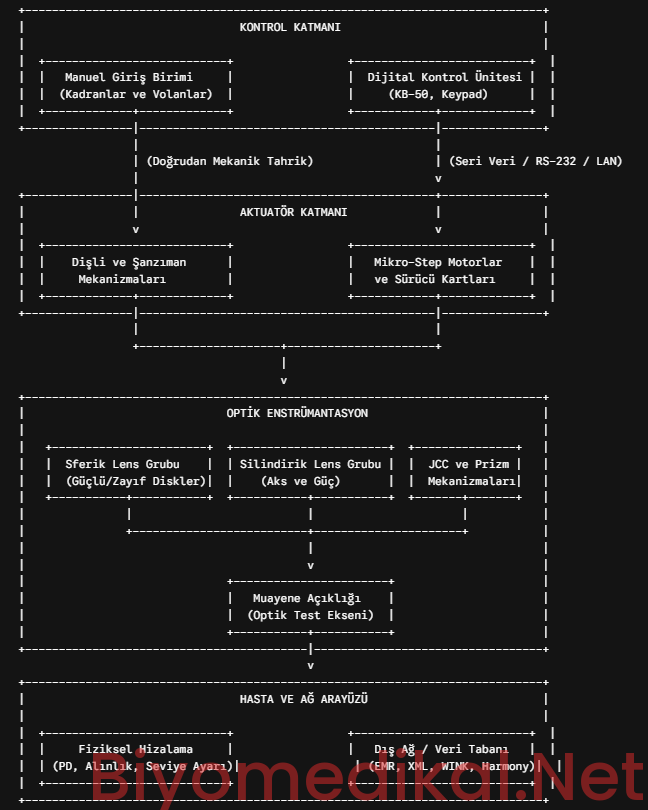

Aşağıdaki işlevsel blok diyagramı, manuel ve dijital foropter sistemlerindeki donanımsal etkileşimi ve veri/güç yollarını temsil etmektedir:

Blok Diyagramının Teknik İşleyişi

Manuel foropterlerde, hekim tarafından döndürülen sferik güç kadranı, doğrudan iç mekanik şanzımanı tahrik eder. Güçlü sferik kontrol düğmesi (3.00D basamaklı) ve zayıf sferik kadranı (0.25D basamaklı) birbirine mekanik bir toplama-çıkarma dişli mekanizması (pick-up sistemi) ile bağlıdır; böylece zayıf kadran tam bir tur döndüğünde güçlü kadranı otomatik olarak bir adım ileri veya geri hareket ettirir.

Dijital foropter sistemlerinde ise kontrol katmanı tamamen elektroniktir. Kullanıcı konsoldan bir tuşa bastığında veya kontrol volanını çevirdiğinde, bu hareket dijital bir sinyale dönüştürülerek mikroişlemciye iletilir. İşlemci, ilgili mercek diskinin mikro-step motoruna tam olarak kaç adım atması gerektiğini hesaplar ve motor sürücü kartı üzerinden gerilim göndererek mercek diskini milisaniyeler içerisinde doğru konuma getirir. Optik başlangıç referans sensörleri (optik interrupter), her açılışta ve mercek değişiminde disklerin doğruluğunu gerçek zamanlı olarak denetler.

Ayrıca, modern cihazlar yerel ağ (LAN), Bluetooth veya RS-232 seri bağlantı protokolleri aracılığıyla hastanın otorefraktometre ve lensmetre verilerini doğrudan kabul edebilir. Bu veriler, dijital foropter kafasına otomatik olarak yüklenerek subjektif refraksiyon testi için başlangıç reçete noktasını otomatik olarak oluşturur. Muayene sonunda ise elde edilen nihai gözlük reçetesi XML formatında doğrudan Klinik Bilgi Yönetim Sistemlerine (EMR/EHR) aktarılır.

Foropter Cihazlarında Sık Karşılaşılan Arızalar ve Teknik Çözüm Yolları

Foropterler, yüzlerce hareketli mekanik parçanın ve hassas kaplamalı optik lenslerin bir araya gelmesiyle oluştuğundan, bakım eksikliği veya çevresel faktörler nedeniyle zamanla performans kayıpları ve fonksiyonel arızalar gösterebilirler.

İç Mekanik Gres Yağının Kuruması ve Sıkışmalar

Foropter disklerinin pürüzsüz ve sessiz bir şekilde dönmesini sağlayan özel optik gres yağı, zamanla ortamdaki toz, dökülen deri kalıntıları, saç tüyleri ve nem nedeniyle kuruyabilir. Kuruyan gres yağı vizkozitesini kaybederek sertleşir ve adeta bir yapıştırıcı görevi görmeye başlar. Bu durum özellikle Jackson Çapraz Silindiri (JCC) gibi en aktif kullanılan mekanizmaların kilitlenmesine, dönme zorluklarına veya güç/aks geçişi esnasında aks değerinin istemsizce kaymasına (eksen sapması arızası) sebebiyet verir.

• Çözüm Protokolü: Cihazın dış kapakları hassas uçlu tornavidalar yardımıyla demonte edilmelidir. Sıkışan dişli grupları ve dairesel kızaklar, optik yüzeylere temas etmeyecek şekilde %99 oranında saf izopropil alkol ve pamuklu çubuklar yardımıyla eski gres kalıntılarından tamamen arındırılmalıdır. Temizlik sonrasında, optik mekanizmalar için özel olarak üretilen, sıcaklık değişimlerine dayanıklı, gaz salınımı yapmayan (non-outgassing) ve düşük vizkoziteli lityum bazlı montaj gresi dişlilere çok az miktarda (ince bir film tabakası halinde) uygulanmalıdır. Fazla sürülen yağın zamanla süzülerek lens yüzeylerine akabileceği unutulmamalıdır.

Merceklerin Yerinden Oynaması, Gevşemesi veya Düşmesi

Cihazın sert bir şekilde sarsılması, taşınma esnasında darbe alması veya klinikteki ani sıcaklık dalgalanmaları nedeniyle mercekleri metal disklere sabitleyen optik yapıştırıcılar (akrilat veya optik çimento) mukavemetini kaybedebilir. Merceklerin yerinden oynaması veya düşmesi, ışık yolunun sapmasına, muayene esnasında distorsiyonlara (görüntü bozulmalarına) ve hastanın prizmatik etki nedeniyle çift görmesine neden olur.

• Çözüm Protokolü: Yerinden oynayan veya düşen mercek diski tamamen demonte edilmeli ve eski yapıştırıcı kalıntıları kazınarak temizlenmelidir. Mercek, özel optik hizalama aparatları (kolimatör veya fokalmetre düzeneği) yardımıyla tam optik merkezine ve astigmatizmayı düzeltecek doğru aks açısına (0-180 derece) hizalanmalıdır. Hizalama sonrasında yüksek mukavemetli optik UV yapıştırıcılar kullanılarak ultraviyole ışık altında kürleme (kurutma) işlemi gerçekleştirilmeli ve mercek yuvasına sabitlenmelidir.

Optik Pencerelerin ve İç Lenslerin Kirlenmesi

Hastanın nefes buharı, gözyaşı salgıları, göz makyajı kalıntıları (rimel, maskara), parmak izleri ve ortam tozu, muayene açıklığında bulunan koruyucu camlar ile iç merceklerin üzerinde zamanla organik bir film tabakası oluşturur. Bu kirlenme, ışık geçirgenliğini sönümler, kontrast hassasiyetini düşürür ve hastanın harfleri bulanık görmesine yol açarak muayene doğruluğunu doğrudan sabote eder.

• Çözüm Protokolü: Temizlik işlemine başlamadan önce yüzeydeki kaba tozlar mutlaka bir hava pompası (üfleme balonu) veya yumuşak doğal kıllı bir fırça ile uzaklaştırılmalıdır. Doğrudan bezle silmek, toz zerrelerinin camı çizmesine ve yansıma önleyici (anti-refle) kaplamaların kalıcı olarak soyulmasına yol açar. Kaba tozlar atıldıktan sonra, mikrofiber optik temizleme bezi saf alkol veya özel kaplama dostu optik solüsyonlarla nemlendirilmeli, dairesel hareketlerle merkezden dışarıya doğru silinmelidir. Ağır lekelerde, iç koruyucu camlar hassas tornavidalar yardımıyla sökülerek çift taraflı temizlenmelidir.

Elektronik Haberleşme ve Güç Kesintisi Arızaları

Dijital foropterlerde, ölçüm kafası ile kontrol konsolu arasındaki veri iletimi sürekli bir dijital protokol akışına dayanır. Voltaj dalgalanmaları, kablo aşınmaları, bükülmeler veya RJ-45/RS-232 portlarındaki temassızlıklar veri paketlerinin kaybolmasına ve cihaz ekranında donmalara veya “Communication Error” (Haberleşme Hatası) mesajlarına neden olur.

• Çözüm Protokolü: Cihazın güç kabloları ve kontrol kabloları fiziksel hasar açısından incelenmelidir. Kablo uçlarındaki konnektörler sökülüp elektronik kontak spreyiyle temizlenerek oksitlenmeler giderilmelidir. Güç ünitesindeki sigortalar kontrol edilmeli, gerekirse aynı amper değerine sahip yeni sigortalarla değiştirilmelidir. Yazılımsal bağlantı kopmalarında ise ağ üzerindeki IP çakışmaları ve paylaşılan XML klasör yolları (SMB protokolü izinleri) yeniden yapılandırılmalıdır.

Marka ve Model Bazlı Arıza ve Çözüm Rehberi

Sektörde yaygın olarak tercih edilen manuel ve dijital foropter markalarının kendilerine has tasarımlarından kaynaklanan spesifik arızaları, hata kodları ve bu durumlarda uygulanması gereken biyomedikal teknik servis prosedürleri aşağıda sunulmuştur:

Koruyucu Bakım, Kalibrasyon ve Çevresel Koşullar

Foropter cihazlarının klinik ortamlarda uzun yıllar boyunca arızasız ve ilk günkü ölçüm doğruluğunda çalışabilmesi için periyodik koruyucu bakım prosedürlerinin eksiksiz uygulanması gerekmektedir. Biyomedikal teknik servis ve klinik yönetim standartlarına göre izlenmesi gereken adımlar ve ideal çevresel parametreler şunlardır:

Çevresel ve Elektriksel Standartlar

• Sıcaklık ve Nem Kontrolü: Muayene ve test odalarındaki sıcaklık sürekli olarak 10°C ile 40°C arasında, bağıl nem ise %30 ile %75 (yoğuşmasız) sınırları dahilinde tutulmalıdır. Yüksek nem, optik lens kaplamalarında “küflenme ve mantarlaşma” ad verilen geri dönüşümsüz lekelere neden olurken, aşırı kuru hava ise statik elektrik birikimine yol açarak dijital foropterlerin ana kartlarına zarar verebilir.

• Elektriksel Güvenlik: Dijital sistemlerin tamamı toprak hatlı iki kutuplu prizlere (bipolar bipolar grounding outlet) bağlanmalıdır. Şebeke elektriğindeki parazit ve ani voltaj dalgalanmalarından korunmak amacıyla cihazlar mutlaka kesintisiz güç kaynağı (UPS) veya regülatör üzerinden beslenmelidir. Periyodik bakımlarda güvenlik amaçlı “Toprak Kaçak Akımı” (Safety Earth Leakage Current) ve “Dokunma Akımı” (Touch Current) testleri elektriksel güvenlik analizörleri ile ölçülmelidir.

Periyodik Bakım ve Garanti Koşulları

Reichert ve diğer lider üreticilerin garanti yönergelerine göre, foropter cihazlarının sınırlı ömür boyu garantilerinin geçerliliğini koruması ve optik sapma toleranslarının aşılmaması için en geç üç yılda bir yetkili bir biyomedikal teknisyeni tarafından komple mekanik ve optik servis görmesi zorunludur. Bu periyodik ağır bakım kapsamında şu işlemler gerçekleştirilir:

1. Cihaz ana taşıyıcı kollarından ve stanttan sökülerek tamamen demonte edilir.

2. Tüm sferik, silindirik ve yardımcı lens diskleri çıkarılarak özel optik banyolarda ultrasonik olarak temizlenir, kurutulur ve mikroskobik kaplama denetimleri yapılır.

3. Eski ve kurumuş mekanik yağlar tamamen sökülerek dişli grupları orijinal vizkozitedeki yağlarla yeniden greslenir.

4. Cihazın yataylık düzeyi (su terazisi), pupiller arası mesafe (PD) mekanizması ve verteks mesafe ölçerleri fiziksel mastarlarla kalibre edilir.

5. Montaj sonrasında, cihaz fokalmetre (lensmetre) ile test edilerek sferik ve silindirik merceklerin dioptrik güç doğruluğu ile aks açısı hassasiyeti (0.25D ve 5 derecelik tolerans sınırları) onaylanır.

Muayene aralarında veya gün sonunda hastaların temas ettiği alınlık ve yüz kalkanları hafif alkollü solüsyonlarla dezenfekte edilmeli, ancak bu temizlik esnasında alkolün cihazın iç optik pencerelerine sızmamasına azami özen gösterilmelidir. Cihazın kullanılmadığı gecelerde ve hafta sonlarında, üzerine orijinal anti-statik toz kılıfı geçirilerek ortamdaki havada asılı duran partiküllerin cihaz içine nüfuz etmesi engellenmelidir. Bu önleyici tedbirler, klinik verimliliği artırırken, beklenmedik teknik arıza maliyetlerini de en aza indirecektir.
