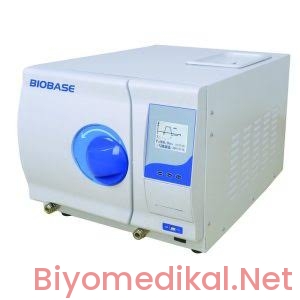

Merkezi Sterilizasyon Ünitelerinde (MSÜ) ve diş kliniklerinde cerrahi enstrümanların güvenle kullanılabilmesi, yüksek seviyeli mikrobiyolojik dekontaminasyon ve sterilizasyon protokollerinin eksiksiz uygulanmasına bağlıdır. Hastane enfeksiyonlarının (HAİ) önlenmesinde kritik role sahip olan bu süreçte, doymuş su buharı ile sterilizasyon sağlayan cihazların performansı hayati önem taşır. Bu noktada B Tipi otoklav validasyonu, cihazın her sterilizasyon döngüsünde uluslararası standartlara uygun bir biyo-yük öldürme kapasitesi sunduğunu teknik, fiziksel ve mikrobiyolojik verilerle doğrulayan en temel süreçtir.
- 1. Çalışma Prensibi ve Temel Biyo-Teknik Bileşenler
- 1.1. Kritik Sensörler ve Donanım Mimarisi
- 2. Klinik Kullanım Alanları ve Sınıflandırma Avantajları
- 3. Teknik Karşılaştırma Tablosu
- 4. Periyodik Bakım, Kalibrasyon ve Güvenlik Testleri
- 4.1. 1. Elektriksel Güvenlik ve Donanım Testleri
- 4.2. 2. Teknik Kalibrasyon ve Datalogging Süreci
- 4.3. 3. Günlük ve Periyodik Performans Test Protokolleri
- 5. Sık Karşılaşılan Arızalar ve Çözüm Yolları
- 5.1. E01 / Vacuum Phase Fault (Vakum Faz Hatası)
- 5.2. E04 / Steam Temperature Fluctuation (Buhar Sıcaklık Sapması)
- 5.3. Islak Paket Problemi (Wet Pack Issue)
- 6. Sıkça Sorulan Sorular
- 6.1. Bowie-Dick testi ile Helix testi arasındaki temel fark nedir?
- 6.2. B Tipi otoklavlarda validasyon süreci hangi sıklıkla tekrarlanmalıdır?
- 6.3. Otoklav besleme suyunda iletkenlik değeri neden önemlidir?
Çalışma Prensibi ve Temel Biyo-Teknik Bileşenler
B Tipi (Class B) otoklavlar, fraksiyonel ön vakum (fractionated pre-vacuum) teknolojisini kullanarak hücresel seviyede eksiksiz bir sterilizasyon ortamı yaratır. Sterilizasyon hücre içindeki havanın tamamen tahliye edilmesi, doymuş buharın en dar gözenekli ve lümenli (içi boş) cerrahi aletlerin en derin noktalarına nüfuz edebilmesi için zorunludur. Fraksiyonel ön vakum evresinde, vakum pompası ve debi ayarlı solenoid valfler aracılığıyla hücre basıncı ardışık olarak negatif ve pozitif değerler arasında değiştirilir.
Kritik Sensörler ve Donanım Mimarisi
- Class A DIN PT100 Sıcaklık Sensörleri: Hücre içi, buhar jeneratörü ve tahliye hattı sıcaklıklarını ±0.1°C hassasiyetle ölçen yüksek toleranslı rezistans thermometrelerdir.
- Mutlak Basınç Transdüserleri: Piezodirençli silikon sensör altyapısına sahip olup, vakum ve aşırı basınç evrelerini milibar (mbar) seviyesinde anlık olarak takip eder.
- İletkenlik Sensörleri (Conductivity Sensors): Besleme suyunun kalitesini ölçer. Suyun elektriksel iletkenliğinin 15 µS/cm üzerinde olması durumunda cihaz ısıtıcı elemanlarda taşlaşmayı ve korozyonu önlemek için döngüyü başlatmaz.
- Buhar Jeneratörü ve PID Kontrol Algoritması: Anlık buhar ihtiyacına göre proportional-integral-derivative (PID) döngüleri ile rezistans güçlerini modüle ederek aşırı kızgın buhar (superheated steam) oluşumunu engeller.
Klinik Kullanım Alanları ve Sınıflandırma Avantajları
EN 13060 standardı, küçük buhar sterilizatörlerini B, S ve N olmak üzere üç farklı sınıfa ayırır. B Tipi otoklavlar bu sınıflandırmanın en üst segmentini oluşturur ve tüm paketli, paketsiz, katı, gözenekli (porous) ve lümenli (A ve B Tipi tüp/kaviteli) tıbbi malzemelerin sterilizasyonunda teknik olarak kullanım yetkinliğine sahiptir.
Ameliyathaneler, diş hekimliği klinikleri, rijit/esnek endoskopi rejenere üniteleri ve laparoskopik cerrahi setlerinin sterilizasyonunda B Tipi cihazlar zorunludur. Karmaşık iç yapıya sahip cerrahi el aletleri ve lümenli koter uçları, sadece fraksiyonel ön vakum sistemi ile içerideki havayı tamamen tahliye edebilen B Tipi otoklavlarda güvenle steril edilebilir.
Teknik Karşılaştırma Tablosu
Sterilizasyon cihazlarının tipik karakteristikleri ve EN 13060 normlarına göre teknik yetkinlik karşılaştırması aşağıda sunulmuştur:
| Teknik Parametre / Özellik | B Tipi Otoklav | S Tipi Otoklav | N Tipi Otoklav |
|---|---|---|---|
| Vakum Teknolojisi | Fraksiyonel Ön Vakum + Derin Vakum Kurutma | Tekli Ön Vakum / Basit Vakum | Vakum Yapmaz (Gravite Yer Değiştirme) |
| Lümenli Cihaz (Hollow A/B) Uyumsuzluğu | Tam Uyumlu (Lumen A ve B) | Sınırlı Uyum (Üretici Beyanına Bağlı) | Uyumsuz (Sadece Düz Katı Malzemeler) |
| Paketli/Gözenekli Malzeme Sterilizasyonu | Evet (Çift Kat Paketli ve Gözenekliler) | Kısmen (Tek Kat Paketli Ürünler) | Hayır (Sadece Paketsiz Katı Aletler) |
| Kurutma Performansı | Yüksek Yüzeyli Vakumlu Kurutma | Termal / Basit Vakumlu Kurutma | Pasif Buhar Tahliyesi / Düşük Kurutma |
| Validasyon Standardı Zorunluluğu | EN 13060 / ISO 17665-1 | EN 13060 / ISO 17665-1 | EN 13060 |
Periyodik Bakım, Kalibrasyon ve Güvenlik Testleri
B Tipi bir otoklavın fiziksel, kimyasal ve mikrobiyolojik performansı düzenli ölçüm protokolleri ile teyit edilmelidir. Tıbbi cihaz güvenliği bağlamında hem elektromekanik güvenlik hem de proses validasyonu entegre bir biçimde yürütülür.
1. Elektriksel Güvenlik ve Donanım Testleri
IEC 60601-1 ve IEC 61010-2-040 standartlarına uygun olarak cihazın koruyucu topraklama direnci (< 0.1 Ω), gövde kaçak akımları (< 500 µA) ve yüksek gerilim izolasyon dirençleri ölçülmelidir. Eşzamanlı olarak emniyet ventili (safety valve) açma basınç değerleri pnömatik kalibratörler ile doğrulanmalıdır.
2. Teknik Kalibrasyon ve Datalogging Süreci
Sterilizasyon kamberi içerisine en az 12 noktadan bağımsız PT100 sıcaklık veri kaydedicileri (datalogger) ve basınç sensörleri yerleştirilir. 121°C ve 134°C sterilizasyon fazlarında şu toleranslar aranır:
- Sıcaklık Bandı Toleransı: Sterilizasyon tutma süresince (holding time) kamber içi sıcaklık +1.5°C ile +3.0°C bandını aşmamalı, hiçbir noktanın sıcaklığı nominal değerin altına düşmemelidir.
- Basınç Doğruluğu: Doymuş buhar basınç-sıcaklık eğrisi (Antoine eşitliği) ile deneysel ölçüm uyuşmalı, tolerans ±0.05 bar seviyesinde kalmalıdır.
- F0 Değeri Hesaplaması: Isıl ölüm süresi hesaplanarak mikrobiyolojik Letalite ($F_0$) değeri minimum 15 dakika eşdeğerliğine ulaşmalıdır.
3. Günlük ve Periyodik Performans Test Protokolleri
- Vakum Kaçak Testi (Leak Test): Derin vakum evresinde kamber sızdırmazlığını ölçer. Basınç artış hızı 1.3 mbar/dk değerini aşmamalıdır.
- Helix Test (EN 867-5): Lümenli aletlerde buhar penetrasyon kapasitesini ölçen 1.5 metre uzunluğundaki PTFE tüp içi indikatör testidir.
- Bowie-Dick Testi: Gözenekli tekstil ve paket yapılarında havanın tamamen atıldığını ve buharın tam nüfuz ettiğini doğrulayan Tip 2 indikatör testidir.
- Biyolojik İndikatör Doğrulaması: Geobacillus stearothermophilus (ATCC 7953) sporları içeren ampuller sterilizasyon sonrası inkübe edilerek 24-48 saatlik süreçte üreme olmaması esasına göre doğrulanır.
Sık Karşılaşılan Arızalar ve Çözüm Yolları
Klinik operasyonlarda B Tipi otoklavlarda meydana gelen teknik aksaklıklar ve biyomedikal mühendislik düzeyinde müdahale protokolleri şu şekildedir:
E01 / Vacuum Phase Fault (Vakum Faz Hatası)
Cihaz belirlenen sürede negatif hedef basınç değerine (-0.80 bar ila -0.85 bar) ulaşamadığında bu hatayı verir. Tahliye solenoid valflerinde kireç birikmesi, kapak conta deformasyonu veya vakum pompası diyafram/su halkası aşınmasından kaynaklanır. Çözüm için conta değişimi yapılmalı, vakum sistem sızdırmazlık testi uygulanmalı ve valf bobin voltajları ölçülmelidir.
E04 / Steam Temperature Fluctuation (Buhar Sıcaklık Sapması)
Sterilizasyon fazında kamber sıcaklığının doygunluk sınırının dışına çıkması durumudur. Nem oranının düşmesiyle kızgın buhar oluşumu ya da buhar jeneratöründe biriken kireç tabakası nedeniyle ısı transfer katsayısının düşmesinden ileri gelir. Jeneratör kimyasal dekalsifikasyon işleminden geçirilmeli ve PT100 sensör kanalları referans kalibratör ile re-kalibre edilmelidir.
Islak Paket Problemi (Wet Pack Issue)
Sterilizasyon döngüsü bittiğinde paket dış yüzeyinde veya içinde su damlacıklarının kalması durumudur. Buhar kalitesinin (dryness fraction) 0.95 altında kalması, kurutma vakum evresinin yetersizliği veya buhar kapanı (steam trap) arızasından kaynaklanır. Tahliye hattındaki çekvalfler kontrol edilmeli, kamber dış ceket ısıtıcıları test edilmelidir.
Sıkça Sorulan Sorular
Bowie-Dick testi ile Helix testi arasındaki temel fark nedir?
Bowie-Dick testi, kamber içindeki havanın boşaltılması ve tekstil/gözenekli paketlere buharın nüfuz etme yeteneğini ölçen geniş hacimli bir testtir. Helix testi ise minimal çaplı ve uzun lümenli (içi boş cerrahi aletler, kateterler vb.) donanımların iç kavitelerine buharın girip girmediğini simüle eden yüksek dirençli bir penetrasyon testidir.
B Tipi otoklavlarda validasyon süreci hangi sıklıkla tekrarlanmalıdır?
EN ISO 17665-1 standardına göre otoklav validasyonu yıllık olarak periyodik şekilde tekrarlanmalıdır. Ayrıca cihazda ana kart değişimi, kamber/jeneratör onarımı, kapak contası değişimi gibi kritik teknik servis müdahalelerinden veya cihaz başka bir lokasyona taşındıktan sonra re-validasyon yapılması zorunludur.
Otoklav besleme suyunda iletkenlik değeri neden önemlidir?
Şebeke suyundaki kalsiyum, magnezyum ve ağır metal iyonları yüksek sıcaklık altında birleşerek buhar jeneratörü ve kamber yüzeyinde kireçleşmeye, PT100 sensörlerinde korozyona ve solenoid valflerde tıkanmaya yol açar. İletkenliği >15 µS/cm olan su kullanımı, steril edilen cerrahi aletler üzerinde lekelenmeye ve korozyona sebep olarak alet ömrünü kısaltır.
