Röntgen Cihazlarında Karşılaşılan Arızalar ve Çözüm Önerileri

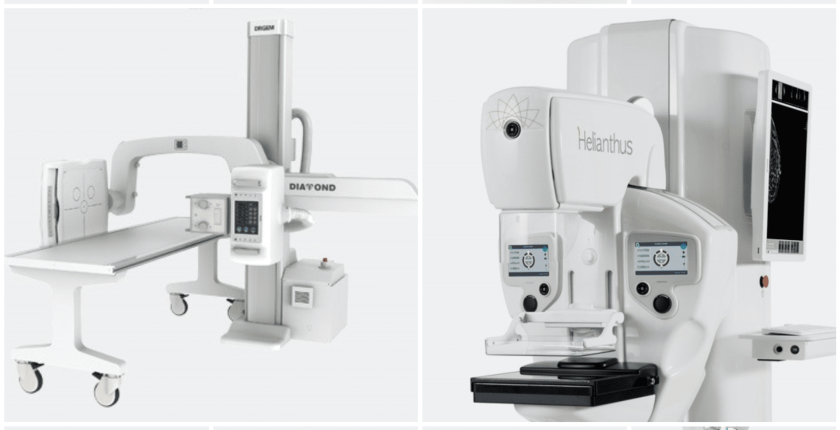

Tıbbi görüntüleme sistemleri, sağlık hizmetlerinin tanı ve tedavi süreçlerinde merkezi bir rol oynamaktadır. Dijital, Analog, C-Kollu Skopi, Mamografi ve Diş Röntgenleri gibi farklı tipteki röntgen cihazlarının arızalanması , sağlık kuruluşlarının iş akışını ciddi ölçüde aksatmakta ve hasta hizmetlerinde kesintilere yol açmaktadır. Bu nedenle, cihazların güvenli, verimli ve uzun ömürlü çalışmasını sağlamak için profesyonel teknik servis ve titizlikle uygulanan onarım süreçleri kritik önem taşır.

Bu makale, sektör profesyonelleri için röntgen cihazlarında en sık karşılaşılan arızaları, bu arızaların kök nedenlerini ve uzman teknik servis düzeyinde uygulanması gereken sistematik çözüm yollarını detaylı bir şekilde incelemektedir. Başarılı bir Röntgen Arızaları onarım süreci, sadece görünen semptomu gidermeyi değil, arızanın altında yatan esas nedeni tespit etmeyi gerektirir. Bu süreç, detaylı diagnostik testlerle başlamalı ve onarımın başarısını garanti eden kapsamlı sistem testleriyle sonlanmalıdır.

Bu makale boyunca, özellikle X-ray Tüp Onarımı, Yüksek Voltaj Jeneratör Sorunları ve Röntgen Teknik Servis Çözümleri konularına odaklanılarak, en yüksek düzeyde teknik bilgi sunulması amaçlanmıştır.

Röntgen Cihazı Nedir?

×

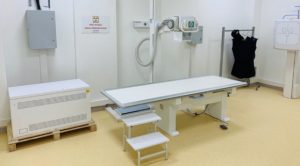

Röntgen Cihazı Sistem Mimarisi ve Temel Arıza Kategorileri

Röntgen cihazları, X-ışını tüpü (Görüntü Üretimi), Yüksek Voltaj Jeneratörü (Güç Beslemesi) ve Mekanik/Kontrol Sistemleri olmak üzere üç ana bileşenden oluşur. Arızaların sistematik teşhisi için, kaynağın bu üç ana kategoriden hangisine ait olduğunun belirlenmesi esastır.

Yüksek Voltaj (HV) Devreleri ve Düşük Voltaj (LV) Kontrol Devrelerinin Ayrımı

X-ışını makinesi arızaları genellikle mekanik ve elektriksel arızalar olarak iki ana kategoriye ayrılabilir. Elektriksel arızalar ise yüksek voltajlı devre hataları ve düşük voltajlı devre hataları olarak sınıflandırılır.

• Düşük Voltaj (LV) Devre Hataları: Bu hatalar genellikle kontrol panelinde, sistemin başlatılmasında, veri iletişiminde veya mekanik hareketlerin kontrolünde sorunlara yol açar. Genellikle sistemin tamamen çalışmamasına veya yazılımsal hata kodlarına neden olur.
• Yüksek Voltaj (HV) Devre Hataları: Bu hatalar, X-ışını üretiminin kendisini etkiler. HV devresi arızaları, genellikle radyasyonda kararsızlığa, doz düşüşüne veya X-ışını üretiminin tamamen durmasına yol açar. Tüpün içinde veya HV kablolarında oluşan kısa devreler bu kategoriye girer.

2.2. Elektriksel ve Mekanik Arızaların Doğası

Elektriksel arızalar, açık devre, kısa devre veya bileşenlerin aşınması ve hasarı şeklinde ortaya çıkabilir. Örneğin, invertörün çıkışında meydana gelen kısa devre, cihazın güvenlik amacıyla kendini kapatmasına neden olur.

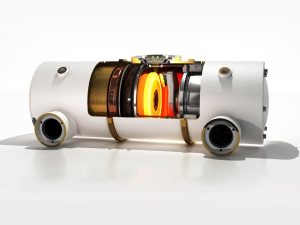

3. Ana Arıza Odak Noktası I: X-Ray Tüpü Arızaları ve Kök Neden Çözüm Rehberi

X-ray tüpü, cihazın X-ışını üretmekten sorumlu kalbi olup, termal ve elektriksel yüklere en hassas olan bileşendir. Tüp arızalarının çözümü, genellikle yüksek maliyetli olduğundan, kök neden analizi hayati önem taşır.

3.1. Filament Hasarları: Yoğun Kullanım ve Termal Stres İlişkisi

X-ray tüplerinde en yaygın karşılaşılan arızalardan biri filament hasarıdır. Filamanlar, elektron emisyonunu sağlamak için yoğun bir şekilde ısıtılır. Zamanla, sürekli yüksek sıcaklık maruziyeti ve yoğun kullanımdan dolayı yıpranabilir veya tamamen kesilebilir.

• Arıza Mekanizması ve Etkisi: Filament kesildiğinde, elektron akışı engellenir ve tüp, X-ışını üretme kapasitesini kaybeder.
• Teşhis ve Çözüm: Arızanın doğrulanması, filament devresinin düşük voltaj altında direnç (ohm) ölçümü ile yapılır. Eğer devre açık (kesik) ise, direnç sonsuza yakın çıkar. Kök neden analizi, filamentin sadece yaşlanma nedeniyle mi yoksa yetersiz termal yönetimden kaynaklanan ikincil bir arıza sonucu mu kesildiğini belirlemeyi amaçlar. Tüpün soğutma sistemi verimli çalışmıyorsa , her pozlama filamentin ömrünü hızla tüketir. Onarım sürecinde, arızalı parça yüksek kaliteli yedek parçalarla değiştirilir. Tüpün orijinal performans seviyesine geri dönmesi için OEM (Original Equipment Manufacturer) standartlarına uygun parçaların kullanılması zorunludur.

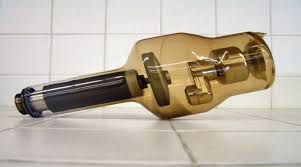

3.2. X-Ray Tüpünde Vakum Kaybı (Gassy Tube)

X-ray tüpleri, elektronların serbestçe hareket etmesini sağlamak için yüksek derecede vakum altında çalışır. Tüp içindeki vakumun zamanla veya aşırı ısınma sonucu bozulması (gazlanma), iç deşarjlara ve elektrik arklarına yol açar. Bu durum, tüpün X-ışını çıkışında kararsızlığa neden olur ve Yüksek Voltaj Jeneratörünün güvenlik amacıyla kendini kapatmasına yol açabilir. Vakum kaybı, genellikle tüpün değiştirilmesi gereken geri döndürülemez bir hasardır.

3.3. Anot Motoru ve Rulman (Yatak) Problemleri

Yüksek kapasiteli röntgen tüplerindeki dönen anot, pozlama sırasında üretilen büyük miktardaki ısıyı dağıtmak için yüksek hızlarda döner.

• Kök Neden: Anot motorunun rulmanlarında (yataklarında) meydana gelen arıza veya yetersiz yağlama , sistemin gürültülü çalışmasına neden olur.
• İkincil Etki: Rulman arızası nedeniyle anotun dönme hızının düşmesi veya tamamen durması, ısı dağıtımını ciddi şekilde azaltır. Bu, tüpün anodunda termal çatlaklara ve tüp ömrünün kısalmasına yol açar.
• Teknik Çözüm: Gürültü ve hız kontrolü sorunları tespit edildiğinde, arızalı rulmanların değiştirilmesi ve motorun yağlama sisteminin detaylı kontrolü gereklidir.

4. Ana Arıza Odak Noktası II: Termal Yönetim ve Aşırı Isınma Çözümleri

Aşırı ısı, X-ray tüpünün ömrünü kısaltan ve performansını düşüren en büyük çevresel stres faktörüdür. Termal yönetim sisteminin arızalanması, ciddi hasarlara yol açabilir.

4.1. Aşırı Isınmanın Kritik Eşiği ve Termal Hasar Riski

Röntgen tüpü, termal limitlerinin üzerinde çalıştığında performansı düşer. Soğutma sıvıları veya hava akımı yetersiz kaldığında, tüpte termal hasar (anot çatlağı, vakum bozulması) meydana gelir. Modern cihazlar, aşırı ısınma durumunda (termal eşiğin aşılması) operatöre uyarı verir veya cihazı aktif koruma moduna alarak (5 ila 10 dakika boyunca kendini kapatarak) soğumasını bekler.

4.2. Soğutma Sistemi Problemleri ve Servis Müdahalesi

Soğutma sistemleri genellikle dielektrik yağ, su veya hava soğutmalı radyatörlerden oluşur. Teknik servis müdahalesi şu adımları içermelidir:

• Sıvı Seviyesi ve Sirkülasyon Kontrolü: Dielektrik yağ seviyesi, viskozitesi ve saflığı kontrol edilmelidir. Soğutma sıvısının sirkülasyonunu sağlayan pompa debisi ölçülmeli ve sızıntılar giderilmelidir. Soğutma sıvıları ve hava akımının yetersiz kalması doğrudan termal hasara neden olur.
• Hava Akımı ve Fanlar: Radyatör peteklerinin kirlenmesi veya soğutma fanlarının arızalanması, ısı transfer verimini ciddi ölçüde düşürür. Fanların düzenli olarak temizlenmesi ve işlevselliğinin kontrol edilmesi zorunludur.

4.3. Operasyonel Önlemler ve Önleyici Kullanım Protokolleri

Teknik servis uzmanının görevi sadece onarım yapmakla kalmaz, aynı zamanda cihazın ömrünü uzatmak için operatörlerin kullanım protokollerini optimize etmelerine yardımcı olmayı da içerir.

• Pozlama Tekniği Optimizasyonu: Operatörler, X-ışını tüpü aşırı ısınmasını önlemek için daha kısa pozlama süresi sağlayan, ancak daha yüksek gerilim (kV) kullanan teknikleri tercih etmelidir. Yüksek kV teknikleri, tüpün yük altında kalma süresini azaltarak termal stresi düşürür.
• Soğuma Aralıklarının Kullanımı: Özellikle ardışık ve yüksek doz gerektiren (büyük vücut parçaları gibi) muayeneler sonrasında, sistemin soğuması için kullanım kılavuzunda belirtilen periyotlara uyulmalıdır. Genellikle 5 ila 10 dakikalık aralıklar, sistemin termal yükü sıfırlamasına olanak tanır. Bu tür proaktif kullanım protokollerinin uygulanması, sistemin ömrünü artırır ve tehlikeli durumları önler.

5. Ana Arıza Odak Noktası III: Yüksek Voltaj Jeneratörü (HVG) ve İnvertör Sorunları

Modern röntgen sistemlerinde kullanılan yüksek voltaj jeneratörleri (HVG), genellikle invertör tabanlı güç elektroniği mimarisine sahiptir. Bu sistemlerdeki arızalar, sıklıkla güç kalitesindeki dalgalanmalardan veya aşırı yüklenmeden kaynaklanır.

5.1. Aşırı Gerilim (Overvoltage) Hataları ve Parametre Ayarları

İnvertörler, şebeke gerilimini doğrultarak DC bara kapasitörlerinde depolar. 380V hat gerilimi için ortalama DC gerilimi $513\text{V}$ civarındadır. Aşırı gerilim oluştuğunda bu voltaj yükselebilir ve tipik olarak $700\text{V}$ civarına ulaştığında invertör koruma moduna geçer.

Kök Nedenler: Aşırı gerilim hatalarının iki ana nedeni vardır: şebekeden kaynaklanan güç aşırı voltajı (dalgalanmalar) ve sistemin rejeneratif güç üretmesi. Rejenerasyon, özellikle dönen anot gibi hareketli parçaların yavaşlaması sırasında kinetik enerjinin geri dönüştürülmesiyle meydana gelebilir.

Çözüm: Şebeke dalgalanmalarının sık yaşandığı durumlarda, teknik servis personeli invertörün “düşük voltaj çalışma noktası ayarı” ve “aşırı voltaj çalışma noktası ayarı” parametrelerini optimize etmelidir. Bu, sistemin güvenlik sınırlarını şebeke koşullarına göre esnetmeye yardımcı olabilir. Ancak bu ayarlar yapılırken, jeneratör bileşenlerinin nominal voltaj limitleri göz önünde bulundurulmalıdır.

5.2. Güç Düşüşü, Voltaj Dalgalanmaları ve Regülatör Arızaları

X-ışını çekimi sırasında görülen güç düşüşleri veya voltaj dalgalanmaları, düşük kaliteli ve tekrarlanamayan görüntülere yol açar.

• Kök Nedenler: Güç düşüşünün temel nedeni aşırı yüklenme veya alternatör/voltaj regülatörü (AVR) arızası olabilir.
• Çözüm: Regülatörün işlevi kontrol edilmeli, gerekirse değiştirilmeli veya yeniden kalibre edilmelidir. Voltaj dalgalanmalarını önlemek için yüklerin dengelenmesi zorunludur. HVG arızalarının önemli bir kısmının şebeke güç kalitesinden kaynaklandığı dikkate alındığında, teknik servisin sadece cihazı değil, kurulum yerindeki elektriksel altyapıyı (topraklama, voltaj regülasyonu) da analiz etmesi, arızaların tekrarlanmasını önlemede kritik öneme sahiptir.

5.3. İnvertör Hata Kodları ve Teşhis

Modern invertör tabanlı jeneratörler, arıza teşhisini hızlandıran spesifik hata kodları kullanır:

• Çıkış Kısa Devre Hatası (Örn. Hata Kodu ): İnvertörün çıkışında, genellikle HV kablolarında veya tüp ünitesinde beklenmedik bir kısa devre oluştuğunda cihaz kendini kapatır. Teknik servis, HV kablolarının ve tüp haznesinin izolasyon bütünlüğünü test etmelidir.
• Aşırı Yük Zaman Aşımı (Örn. Hata Kodu ): İnvertör, tasarım kapasitesinin üzerindeki yükü belirlenen süreden daha uzun süre desteklemeye çalıştığında bu hata oluşur. Bu genellikle yanlış kalibrasyon veya operatörün cihaz limitlerini aşan pozlama parametreleri kullanmasından kaynaklanır.

HV Jeneratörü İnvertör Hata Kodları ve Teknik Çözüm Önerileri

6. Mekanik ve Görüntüleme Sistemi Arızaları

Mekanik arızalar, özellikle hasta pozisyonlama ve görüntüleme doğruluğu açısından kritiktir ve genellikle uzun vadeli aşınma, titreşim veya yanlış kullanımdan kaynaklanır.

6.1. Kolimatör Arızaları

Kolimatör, X-ışını demetinin boyutunu ve şeklini belirleyerek hem görüntü kalitesini optimize eder hem de hasta dozunu sınırlar. Kolimatör arızaları, radyasyon alanının doğru olmaması veya ışık alanının kayması şeklinde kendini gösterir.

• Semptomlar: Kolimatör lambasının arızalanması veya motorlu kolimatörlerde pozisyonlama sensörlerinin hatalı çalışmasıdır.
• Çözüm: Lamba değişimi, pozisyonlama motorlarının kalibrasyonu ve gerektiğinde motor kontrol kartının onarımı.

6.2. Taşıma ve Pozisyonlama Sistemleri Sorunları

C-Kollu sistemler, Bucky Standlar ve hasta masaları gibi hareketli bileşenler sürekli mekanik stres altındadır.

• Arıza Türleri: Dönen parçaların sıkışması, rulmanların aşınması, mekanik doğruluğun değişmesi veya sabitleme parçalarının gevşemesi bu sistemlerde sık görülür. Sabitleme parçalarının gevşek olması, cihazın beklenmedik hareket etmesine ve dolayısıyla hasta güvenliği risklerine yol açar.
• Teşhis ve Çözüm: Gürültülü çalışan sistemlerde, öncelikle rulmanların durumu ve yağlama sisteminin yeterliliği kontrol edilmelidir. Tüm gevşek bağlantılar, üreticinin belirlediği tork değerinde sıkılmalı, aşınmış veya deforme olmuş mekanik bileşenler ise değiştirilmelidir.

7. Kapsamlı Arıza Tespit ve Sorun Giderme Prosedürleri (Teknik Kılavuz)

Teknik servis süreci, sistematik bir akış şemasını izlemelidir. Bu, hem zaman verimliliğini artırır hem de onarımın kalitesini garanti eder.

7.1. Adım Adım Diagnostik Süreci

1. Hata Kodu ve Log Kaydı Analizi: Arıza tespitine, cihazın ürettiği hata kodları ve dahili sistem log kayıtları incelenerek başlanır. Bu kayıtlar, arızanın oluşma zamanını, sıklığını ve hangi alt sistemin başarısız olduğunu gösteren ilk kritik verilerdir.
2. Gözlemsel İnceleme: Cihazın güç durumu kontrol edildikten sonra, teknisyen beş duyuyu kullanarak görsel, işitsel ve kokusal inceleme yapmalıdır. Yanık kokusu elektriksel aşırı yükü veya kısa devreyi, anormal gürültü mekanik aşınmayı veya rulman arızasını (Gürültülü Çalışma) işaret edebilir. Gevşek bağlantılar ve deformasyonlar görsel olarak tespit edilmelidir.
3. HV/LV Devre Ayırımı: Eğer kontrol panelinde güç varsa ancak X-ışını üretilemiyorsa, odak noktası hızla yüksek voltaj devresine (HVG, Tüp, HV kabloları) kaydırılmalıdır. Eğer sistem hiç açılmıyorsa veya kontrol mekanizmaları çalışmıyorsa, odak noktası düşük voltaj devreleri, güç beslemesi ve kontrol kartlarına yönlendirilmelidir. Bu ayrım, teşhis süresini kısaltır.

7.2. Onarım, Sistem Testleri ve Kalibrasyon

Onarım süreci, arızalı parçaların sökülmesini ve yüksek kaliteli yedek parçalarla değiştirilmesini içerir. Özellikle tüp onarımında ve HVG bileşen değişiminde kullanılan parçaların kalitesi, cihazın güvenilirliğini doğrudan etkiler. Garantili onarım hizmeti sunan firmalar , yedek parça kalitesine olan güvenlerini gösterirler.

Onarım işlemleri tamamlandıktan sonra, röntgen tüpünün ve tüm fonksiyonlarının geniş kapsamlı testlere tabi tutulması gereklidir. Bu testler, onarımın başarısını doğrular ve cihazın tam kapasiteyle çalıştığını kanıtlar. Bu testler için multimetre, yüksek voltaj probu, doza metre ve görüntü kalitesi fantomları gibi uzman cihazlar kullanılmalıdır. Kalibrasyon , özellikle HVG bileşenleri değiştirildiğinde, doğru doz çıkışı ve görüntü kontrastı için zorunludur.

Röntgen Cihazlarında Sık Karşılaşılan Arızalar ve Teknik Servis Çözümleri

8. Önleyici Bakım (PM) ve Kalite Güvence (QA) Protokolleri

Cihazın onarımı kadar, gelecekteki arızaları önlemek ve yasal uygunluğu sürdürmek de teknik servisin sorumluluğundadır.

8.1. Periyodik Bakımın Önemi ve Kapsamı

Röntgen cihazlarında periyodik bakım ve onarım, cihazların güvenli, verimli ve uzun ömürlü çalışmasını sağlamak için titizlikle uygulanmalıdır. Kapsamlı bir PM programı şunları içermelidir:

• HVG parametrelerinin kontrolü ve optimizasyonu.
• Soğutma sıvısı seviyesinin kontrolü ve değişimi.
• Mekanik sistemlerdeki tüm hareketli parçaların yağlanması ve gevşek bağlantıların torklu sıkılması.
• Yedek anot ve katot gibi kritik parçaların uzun süreli kullanımlarda önceden temin edilmesi.

8.2. X-Ray Kalite Kontrol Testleri (QA)

Özellikle büyük onarımlar (tüp veya jeneratör değişimi) sonrasında cihazın klinik performansı mutlak suretle doğrulanmalıdır. Bu Kalite Güvence (QA) testleri, cihazın tekrar hizmete girmeden önce tanısal kaliteyi sağladığını kanıtlar.

QA testleri, X-Ray Kontrolü, yük altında performansı ölçmek için Basma Testi, Malzeme Analizi, Yüzey Pürüzlülük Testi ve Mikroskop Testlerini içerebilir. Bu adımlar, görüntünün kalitesini ve tutarlılığını garanti eder.

8.3. Radyasyon Güvenliği ve Uygunluk Denetimleri

Onarım sonrası radyasyon güvenliği testleri, yasal zorunluluklar ve hasta/personel güvenliği açısından hayati önem taşır. Cihaz onarıldıktan sonra, zırhlamanın bütünlüğü ve radyasyon kaçağı kontrol edilmelidir.

Hastanelerde, gözetimli ve denetimli alan radyasyon ölçümleri, personel ve hastaların güvenliğini sağlamak amacıyla radyasyon seviyelerini izlemeyi ve kontrol etmeyi amaçlar. Denetimli alanların bitişik alanlarında (Gözetimli Alanlar), radyasyon doz hızlarının periyodik olarak ölçülerek takip edilmesi ve kayıt altında tutulması yasal bir zorunluluktur. Teknik servisin bu uygunluk denetimlerini sağlaması, onarım sürecinin hukuki ve etik sorumluluğunu tamamlar.

Röntgen cihazlarındaki arızalar genellikle X-ışını tüpü (filament hasarı, termal aşınma), HV Jeneratörü (aşırı gerilim, kısa devre) ve mekanik sistemlerde (rulman/pozisyonlama sorunları) yoğunlaşmaktadır. Bu karmaşık sistemlerin etkin yönetimi, arızanın kök nedenini tespit etme yeteneğine ve proaktif önleyici bakım protokollerinin uygulanmasına bağlıdır.

Uzman Röntgen Teknik Servis Çözümleri, yalnızca arızalı parçayı değiştirmekle sınırlı kalmamalı; aynı zamanda kullanılan yedek parçaların yüksek kalitesini garanti etmeli ve onarılan bileşenler için geniş kapsamlı garantiler sunmalıdır. Profesyonel ekipler, en yeni diagnostik araçları ve teknikleri kullanarak tüplerin onarımını hızlı ve etkin bir şekilde gerçekleştirebilirler.

Sağlık kuruluşlarının iş akışını aksatmadan kesintisiz hizmet alabilmesi için, 7/24 teknik destek sunan ve farklı marka/model radyoloji cihazlarına (Dijital, Analog, C-Kollu, Mamografi vb.) hizmet veren yetkili teknik servislerle çalışılması stratejik bir zorunluluktur. Uzman teknik destek, arıza tespiti, bakım, onarım, kalibrasyon ve gerekli yedek parça temininde hayati rol oynamaktadır.
