EKG Cihazlarında En Sık Karşılaşılan Arızalar ve Çözüm Yöntemleri

Tıbbi cihaz teknolojileri içinde en çok kullanılan ve kliniklerde vazgeçilmez olan cihazlardan biri Elektrokardiyografi (EKG) cihazlarıdır. Kalbin elektriksel aktivitesini kaydederek doktorlara ritim bozuklukları, iskemik bulgular ve diğer kardiyak problemler hakkında bilgi verir.

Ancak her elektronik cihazda olduğu gibi EKG cihazlarında da zamanla donanımsal ve yazılımsal arızalar ortaya çıkabilir. Bu arızaların büyük bölümü düzenli bakım yapılmadığında, cihazın yanlış kullanıldığında veya çevresel koşullar uygun olmadığında daha sık görülür.

Bu yazıda, EKG cihazlarında en sık karşılaşılan arızalar ve bunlara teknik servis düzeyinde çözüm önerileri detaylı bir şekilde ele alınacaktır.

EKG Cihazlarında Parazitlenmeyi Önlemek İçin 3 Altın Kural

×

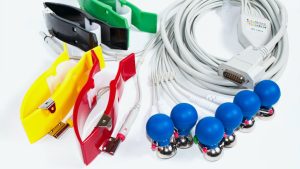

1. Elektrot ve Kablo Arızaları

Belirtiler

• Dalga formunda kesiklik, gürültü veya sinyal kaybı

• Tek veya çoklu kanallarda veri alınamaması

• Ölçümlerde düzensizlik

Nedenleri

• Hasta kablolarında kırılma veya izolasyon bozulması

• Elektrotların oksitlenmesi veya kirlenmesi

• Konnektörlerde gevşeme veya paslanma

Çözüm Önerileri

• Kablolar periyodik olarak gözle kontrol edilmeli, eğilip bükülerek kırık yerler tespit edilmelidir.

• Elektrot ve konnektörler izopropil alkol ile temizlenmelidir.

• Kablolarda iç kopukluk varsa mutlaka orijinal yedek parça ile değişim yapılmalıdır.

• Kullanım sonrası kablolar sarılarak değil, gevşek şekilde saklanmalıdır.

2. Kağıt Çekme Mekanizması ve Yazıcı Arızaları

Belirtiler

• Kağıdın çekilmemesi veya sıkışması

• Çıktıların boş veya silik gelmesi

• Dalga formunda kayma

Nedenleri

• Yazıcı motorunun arızalanması

• Kağıt sensöründe kir veya toz birikmesi

• Termal kafa yüzeyinde kirlenme

Çözüm Yöntemleri

• Kağıt yolu ve rulolar düzenli olarak temizlenmelidir.

• Termal yazıcı kafası, üretici tarafından önerilen solüsyon veya özel temizleme kartlarıyla temizlenmelidir.

• Arızalı motor ve sensörler, teknik servis tarafından değiştirilmelidir.

3. Gürültü (Parazit) Problemleri

Belirtiler

• EKG dalgalarında parazitli kayıt

• Stabil olmayan sinyaller

• Ölçümlerde hatalı veriler

Nedenleri

• Cihazın uygun şekilde topraklanmaması

• Elektrotların yanlış yerleştirilmesi

• Ortamdaki elektromanyetik girişim (EMI)

Çözüm Önerileri

• Cihaz mutlaka topraklı priz üzerinden çalıştırılmalıdır.

• Elektrotlar doğru anatomik pozisyonlara yerleştirilmeli ve cilt temiz olmalıdır.

• EMI kaynakları (cep telefonu, bilgisayar monitörü, kablosuz cihazlar) cihazdan uzak tutulmalıdır.

4. Güç ve Batarya Arızaları

Belirtiler

• Cihazın hiç açılmaması

• Ani kapanmalar

• Şarjın çok kısa sürede bitmesi

Nedenleri

• Batarya ömrünün dolması (şarj kapasitesinin azalması)

• Adaptör veya güç kablosunda arıza

• Güç kartında elektronik bileşen sorunları (sigorta, kondansatör vb.)

Çözüm Yöntemleri

• Bataryalar üretici önerisine göre 2–3 yılda bir değiştirilmelidir.

• Adaptör voltajı multimetre ile ölçülmeli, sapma varsa adaptör değiştirilmeli.

• Güç kartındaki sigorta, kondansatör ve regülatörler test edilip gerekirse değiştirilmelidir.

5. Yazılım ve Kalibrasyon Problemleri

Belirtiler

• Ölçümlerde sapmalar

• Cihazın donması

• Hata kodlarının ekranda belirmesi

Nedenleri

• Güncel yazılım yüklenmemiş olması

• Düzenli kalibrasyon yapılmaması

• Hafıza veya işlemci hataları

Çözüm Yöntemleri

• Üretici tarafından yayınlanan en son yazılım güncellenmelidir.

• Kalibrasyon, ECG simülatörleri ile düzenli yapılmalıdır.

• Donanım kaynaklı sorunlarda mutlaka yetkili servis ile iletişime geçilmelidir.

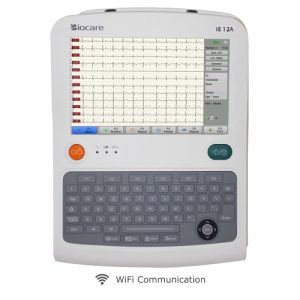

6. Ekran ve Görüntü Sorunları

Belirtiler

• Siyah ekran

• Dalga formlarında kayma

• Görüntü bozulması

Nedenleri

• LCD panel arızası

• Bağlantı kablosunda gevşeme

• Ekran sürücü kartının arızalanması

Çözüm Yöntemleri

• LCD bağlantı kabloları kontrol edilmelidir.

• Gerekirse ekran paneli veya sürücü kartı değiştirilmelidir.

• Nem ve sıvı temasına karşı cihaz korunmalıdır.

7. Çevresel Faktörlerden Kaynaklanan Arızalar

Belirtiler

• Ani kapanmalar

• İç bileşenlerde oksitlenme

• Ölçümlerde düzensizlik

Nedenleri

• Yüksek nem veya sıcaklık

• Tozlu ortamlar

• Yanlış depolama koşulları

Çözüm Yöntemleri

• Cihazlar 20–25°C aralığında, nem oranı düşük odalarda saklanmalıdır.

• Düzenli iç temizlik yapılmalıdır.

• Filtreler ve havalandırma kanalları kontrol edilmelidir.

Teknik Servis İçin Düzenli Bakım Önerileri

Aşağıdaki tablo, EKG cihazlarının periyodik bakım planını göstermektedir:
